دستهبندی: تجهیزات خانه هوشمند MOES
ولتاژ کاری:90 تا 250 ولت AC
جریان قابل پشتیبانی:6 تا 63 آمپر
ابعاد:85 × 18 × 65/5 mm
جنس بدنه:نسوز (Fire Retardant Housing)

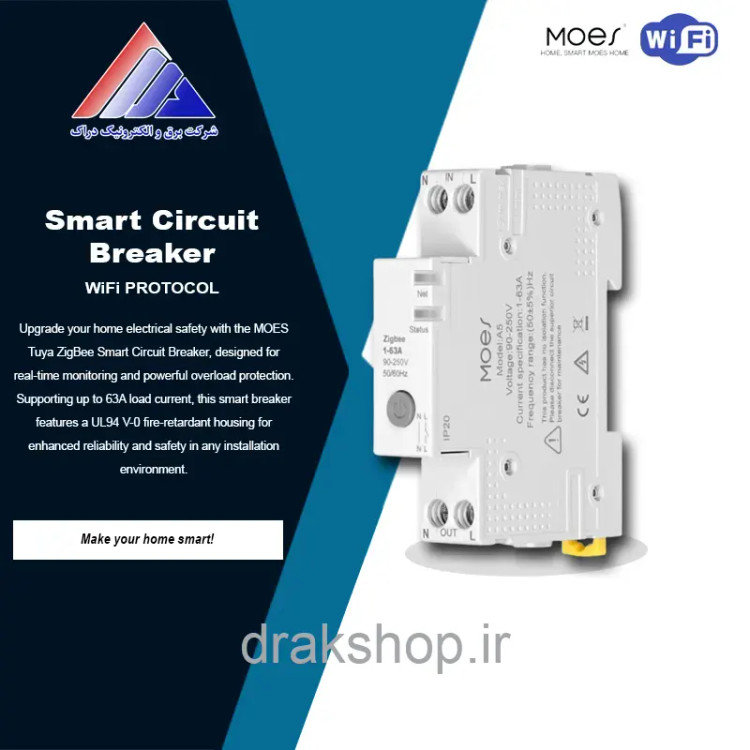

کلید قطع جریان تکفاز هوشمند وایفای MOES مدل WCB-A5-TW-E1
MOES Smart Wi-Fi Single-Phase Circuit Breaker (Model WCB-A5-TW-E1)
برند:MOES
دارای ۱۸ ماه گارانتی تعویض و 3 سال خدمات پس از فروش
مشخصات
ولتاژ کاری
90 تا 250 ولت AC
جریان قابل پشتیبانی
6 تا 63 آمپر
ابعاد
85 × 18 × 65/5 mm
جنس بدنه
نسوز (Fire Retardant Housing)
درجه حفاظت بدنه
IP20
نرمافزار پشتیبانی
MOES /Tuya Smart / Smart Life
دستیار صوتی سازگار با
Amazon Alexa و Google Assistant
توان مصرف داخلی
کمتر از 1.5 وات
دمای عملکرد
منفی 20 تا مثبت 70 درجه سانتیگراد
محدوده ولتاژ
نرمال 90% تا 110% ولتاژ نامی (Un)
محل نصب
استاندارد روی ریل تابلو برق (DIN Rail)
چراغ وضعیت شبکه
خاموش: عدم اتصال چشمکزن: حالت Pairing سبز ثابت: اتصال پایدار
چراغ وضعیت رله
روشن: مدار وصل خاموش: مدار قطع
دکمه روی دستگاه
روشن/خاموش دستی + ورود به مود Pairing
پروتکل ارتباطی
WIFI
برند
MOES
توضیحات
کلید قطع جریان تکفاز هوشمند MOES WCB-A5-TW-E1 چیست؟
کلید قطع جریان تکفاز هوشمند MOES مدل WCB-A5-TW-E1 یک تجهیز تابلویی وایفای برای کنترل، قطع و وصل و پایش مدارهای تکفاز است. این محصول برای کاربرانی مناسب است که میخواهند علاوه بر کنترل از راه دور برق یک مسیر، وضعیت مصرف و محدودههای کاری مدار را هم دقیقتر مدیریت کنند؛ بهخصوص در واحدهای مسکونی، دفاتر، ویلاها، فروشگاهها و تابلوهایی که دسترسی روزانه به آنها ساده نیست.
مزیت اصلی این مدل نسبت به یک کلید قطع و وصل ساده، ترکیب کنترل هوشمند با قابلیتهای حفاظتی و مدیریتی است. کاربر میتواند خروجی فاز و نول را همزمان قطع یا وصل کند، جریان خروجی را مدیریت کند، کاهش و افزایش ولتاژ را زیر نظر بگیرد و از دستگاه به عنوان یک محافظ ولتاژ هوشمند در مدار تکفاز استفاده کند.
کاربردهای اصلی در ساختمان هوشمند
در پروژههای واقعی، این مدل بیشتر زمانی ارزش پیدا میکند که مالک بخواهد کنترل یک مدار مهم را از حالت دستی خارج کند و امکان مدیریت آن را از طریق نرمافزار داشته باشد. برای نمونه میتوان از آن برای کنترل برق یک واحد، مسیر تغذیه تجهیزات خاص، تابلو فرعی، روشنایی، برخی پریزها یا مصرفکنندههایی استفاده کرد که قطع و وصل آنها باید با دقت و از راه دور انجام شود.
یکی از سناریوهای کاربردی این محصول، اتصال آن به سنسور تشخیص نشت گاز یا دود در بستر هوشمندسازی است. در چنین سناریویی، در صورت تشخیص وضعیت خطر، میتوان فرمان قطع برق واحد یا مدار مشخص را برای کاهش ریسک حادثه اجرا کرد. طراحی درست این سناریو باید توسط متخصص انجام شود، چون انتخاب مدار قابل قطع، محل نصب سنسورها و منطق اجرای فرمان در ایمنی نهایی بسیار اثرگذار است.
کنترل از راه دور و وابستگی ارتباطی
این مدل با پروتکل WiFi کار میکند و برای اتصال آن به سیستم هوشمند، وجود مودم وایفای الزامی است. اینترنت برای کانفیگ اولیه، ثبت دستگاه روی سرور و کنترل از راه دور نیاز میشود. بنابراین اگر هدف شما مدیریت مدار از بیرون ساختمان است، باید دسترسی پایدار اینترنت و وایفای در محل نصب در نظر گرفته شود.
در صورت نبود اینترنت، کنترل از راه دور از بیرون ساختمان در دسترس نخواهد بود. دکمه روی دستگاه برای روشن و خاموش کردن دستی و ورود به حالت Pairing در نظر گرفته شده و همین موضوع باعث میشود در زمان سرویس یا بررسی تابلو، امکان کنترل مستقیم از روی خود تجهیز وجود داشته باشد.
پایش مصرف و مدیریت بار
WCB-A5-TW-E1 امکان نمایش مصرف بار را در نرمافزار فراهم میکند و کاربر میتواند مصرف را بر اساس کیلووات مشاهده کند. این قابلیت برای کسانی مفید است که میخواهند الگوی مصرف روزانه، هفتگی یا ماهانه یک مدار را بررسی کنند و تصمیم دقیقتری درباره زمان استفاده، خاموشیهای برنامهریزیشده یا اصلاح مصرف بگیرند.
نمایش مصرف، زمانی بیشترین ارزش را دارد که روی مدار درست نصب شود. اگر دستگاه روی یک مسیر عمومی با چند مصرفکننده نامرتبط قرار بگیرد، تحلیل مصرف سختتر میشود؛ اما اگر روی یک مدار مشخص مثل تجهیزات گرمایشی، پمپ یا یک تابلو فرعی نصب شود، دادههای نرمافزار برای تصمیمگیری کاربردیتر خواهد بود.
نکات نصب قبل از خرید
این محصول برای نصب تابلویی طراحی شده و پیش از خرید باید فضای کافی در تابلو برق یا محل نصب در نظر گرفته شود. وجود ریل نصب مناسب، دسترسی به سیمکشی صحیح و جانمایی قابل سرویس اهمیت دارد. نصب این تجهیز باید توسط برقکار و متخصص هوشمندسازی ساختمان انجام شود، چون هم با برق شهری سروکار دارد و هم تنظیمات نرمافزاری و سناریونویسی آن باید درست انجام شود.
با توجه به اتصال مستقیم به مدار برق، فاز و نول در سیمکشی این تجهیز اهمیت دارند. در پروژههای اجرایی، پیش از نصب باید ظرفیت مدار، نوع مصرفکننده، مسیر سیمکشی و هدف قطع و وصل مشخص شود تا دستگاه در جای درست مدار قرار بگیرد و از آن انتظار خارج از کاربرد تعریفشده نداشته باشیم.
مشخصات فنی اعلامشده
- برند: MOES
- مدل: WCB-A5-TW-E1
- پروتکل ارتباطی: WiFi
- ولتاژ کاری: 90 تا 250 ولت AC
- محدوده ولتاژ نرمال: 90% تا 110% ولتاژ نامی
- محدوده ولتاژ گسترده: 80% تا 115% ولتاژ نامی
- جریان قابل پشتیبانی: 1 تا 63 آمپر
- فرکانس کاری: 50 هرتز با تلورانس 5%
- توان مصرف داخلی: کمتر از 1.5 وات
- دمای عملکرد: منفی 20 تا مثبت 70 درجه سانتیگراد
- رطوبت قابل تحمل: تا 95%
- درجه حفاظت بدنه: IP20
- ابعاد: 85 × 18 × 65.5 میلیمتر
- اپلیکیشن: MOES، Tuya Smart و Smart Life
- سیستمعامل قابل استفاده: iOS و Android
وضعیت چراغها و کنترل دستی
چراغ وضعیت شبکه در این مدل، وضعیت ارتباط دستگاه را نمایش میدهد: خاموش بودن چراغ به معنی عدم اتصال، چشمکزدن نشانه حالت Pairing و سبز ثابت نشانه اتصال پایدار است. چراغ وضعیت رله نیز وصل یا قطع بودن مدار را مشخص میکند؛ روشن بودن چراغ به معنی وصل بودن مدار و خاموش بودن آن به معنی قطع بودن مدار است.
دکمه روی دستگاه دو کاربرد اصلی دارد: روشن و خاموش کردن دستی خروجی و ورود به حالت Pairing برای راهاندازی اولیه. این موضوع در زمان نصب، عیبیابی یا زمانی که دسترسی نرمافزاری در لحظه فراهم نیست، برای تکنسین و کاربر اهمیت عملی دارد.
سوالات متداول قبل از خرید
آیا این مدل به هاب مرکزی نیاز دارد؟
خیر، این مدل با پروتکل WiFi کار میکند و برای ارتباط به مودم وایفای نیاز دارد، نه هاب زیگبی. اینترنت برای راهاندازی اولیه، ثبت دستگاه و کنترل از راه دور لازم است.
آیا نصب آن برای هر کاربری ساده است؟
خیر. چون دستگاه در مسیر برق شهری و داخل تابلو یا مسیر تغذیه نصب میشود، اجرای آن باید توسط برقکار و متخصص هوشمندسازی انجام شود.
آیا میتوان مصرف برق را با این دستگاه بررسی کرد؟
بله، این مدل امکان نمایش مصرف بار بر اساس کیلووات را در نرمافزار فراهم میکند و برای بررسی مصرف روزانه، هفتگی و ماهانه کاربرد دارد.
آیا برای سناریوی ایمنی با سنسور دود یا گاز مناسب است؟
در یک سیستم هوشمند درست طراحیشده، میتوان از این کلید برای قطع مدار مشخص هنگام تشخیص دود یا نشت گاز استفاده کرد. انتخاب مدار قابل قطع و منطق سناریو باید با نظر متخصص انجام شود.
نقد و بررسی
ارزیابی فنی کلید قطع جریان MOES WCB-A5-TW-E1
از نگاه اجرایی، WCB-A5-TW-E1 برای پروژههایی ارزشمند است که فقط روشن و خاموش کردن ساده کافی نیست و کاربر به کنترل بار، مشاهده مصرف و امکان قطع مدار از راه دور نیاز دارد. این مدل بهخصوص در تابلوهای فرعی یا مدارهایی که باید زیر نظر باشند، کاربرد جدیتری نسبت به رلههای معمولی پیدا میکند.
نقطه قوت مهم دستگاه، قرار گرفتن چند قابلیت در یک تجهیز تابلویی است: قطع و وصل هوشمند، قطع همزمان فاز و نول، تنظیم جریان خروجی، کنترل محدوده ولتاژ و نمایش مصرف. این ترکیب باعث میشود در بسیاری از پروژهها به جای استفاده از چند قطعه جداگانه، یک راهکار متمرکزتر برای مدیریت مدار تکفاز در اختیار کاربر باشد.
آنچه نصاب باید جدی بگیرد
مهمترین بخش نصب این محصول، انتخاب محل درست در مدار است. اگر دستگاه در مسیر نامناسب قرار بگیرد، یا مصرفکنندههایی با رفتار متفاوت پشت آن قرار داده شوند، هم تحلیل مصرف دقیق نخواهد بود و هم سناریوهای قطع اضطراری ممکن است بیش از حد گسترده یا ناکارآمد شوند. در پروژههای دراک، ابتدا هدف قطع و وصل مشخص میشود و سپس محل نصب در تابلو بر اساس همان هدف انتخاب میگردد.
فضای فیزیکی تابلو نیز نباید نادیده گرفته شود. ابعاد باریک دستگاه برای نصب روی ریل مناسب است، اما در تابلوهای شلوغ، نبود فضای کافی میتواند باعث سیمکشی فشرده، سرویس دشوار و افزایش احتمال خطای اجرایی شود. بهتر است پیش از خرید، وضعیت تابلو و مسیر کابلها بررسی شود.
وابستگی به وایفای؛ مزیت و محدودیت
وایفای بودن این مدل باعث میشود برای بسیاری از واحدهای آماده، بدون نیاز به هاب جداگانه قابل استفاده باشد. این موضوع در پروژههایی که تعداد تجهیزات محدود است، هزینه و پیچیدگی اولیه را کاهش میدهد. در مقابل، کیفیت مودم، پوشش سیگنال و پایداری اینترنت برای کنترل از راه دور اهمیت مستقیم دارد.
در مقایسه با تجهیزات زیگبی، این مدل به شبکه مش زیگبی متکی نیست و باید در محدوده پوشش وایفای قابل قبول نصب شود. بنابراین اگر تابلو برق در نقطهای با سیگنال ضعیف قرار دارد، بهتر است قبل از نصب، کیفیت ارتباط وایفای تست شود یا برای تقویت پوشش شبکه برنامهریزی شود.
کاربرد در سناریوهای ایمنی
یکی از استفادههای حرفهای این کلید، اجرای سناریوی قطع برق در زمان تشخیص خطر توسط سنسور دود یا نشت گاز است. این سناریو زمانی مفید است که مدار هدف با دقت انتخاب شود و قطع آن باعث ایجاد ریسک جانبی نشود. برای مثال، قطع کامل برق یک واحد همیشه تصمیم درستی نیست و گاهی قطع یک مدار مشخص، منطقیتر و ایمنتر است.
در چنین کاربردهایی، صرفاً داشتن تجهیز کافی نیست؛ طراحی سناریو اهمیت اصلی را دارد. باید مشخص شود فرمان از کدام سنسور صادر میشود، کدام مدار قطع میگردد، بازگشت مدار چگونه انجام میشود و کاربر از چه طریقی وضعیت را بررسی میکند. این همان بخشی است که تجربه نصاب در کیفیت نهایی پروژه اثر مستقیم دارد.
برای چه خریدارانی مناسبتر است؟
این محصول برای کسانی مناسب است که یک مدار تکفاز مهم دارند و میخواهند آن را از نظر روشن و خاموش بودن، مصرف و وضعیت ولتاژ بهتر مدیریت کنند. مالکان ویلا، واحدهای اداری، فروشگاهها و کاربرانی که از راه دور نیاز به کنترل برق یک بخش دارند، معمولاً بیشترین استفاده عملی را از این مدل میبرند.
اگر هدف فقط روشن و خاموش کردن یک چراغ ساده باشد، ممکن است یک کلید هوشمند یا رله سبکتر انتخاب اقتصادیتری باشد. اما زمانی که پای کنترل جریان، مشاهده مصرف، مدیریت ولتاژ و سناریوی ایمنی در میان است، این مدل توجیه فنی بیشتری پیدا میکند.
جمعبندی کارشناسی
MOES WCB-A5-TW-E1 یک کلید قطع جریان وایفای برای پروژههایی است که مدیریت مدار باید دقیقتر از یک فرمان ساده روشن و خاموش انجام شود. ارزش اصلی آن در ترکیب کنترل از راه دور، پایش مصرف، مدیریت بار و امکان استفاده در سناریوهای حفاظتی است.
پیشنهاد فنی این است که پیش از خرید، نوع مصرفکننده، جریان موردنیاز، محل نصب، کیفیت وایفای و هدف سناریونویسی مشخص شود. اگر این موارد درست بررسی شوند، این محصول میتواند یک ابزار کاربردی و قابل اتکا برای کنترل مدار تکفاز در سیستم هوشمند ساختمان باشد.
