دستهبندی: تجهیزات خانه هوشمند MOES
ولتاژ ورودی:90 تا 250 ولت AC
فرکانس کاری:50Hz
حداکثر جریان مجموع خروجیها:10 آمپر
نوع سیمکشی:فاز و نول

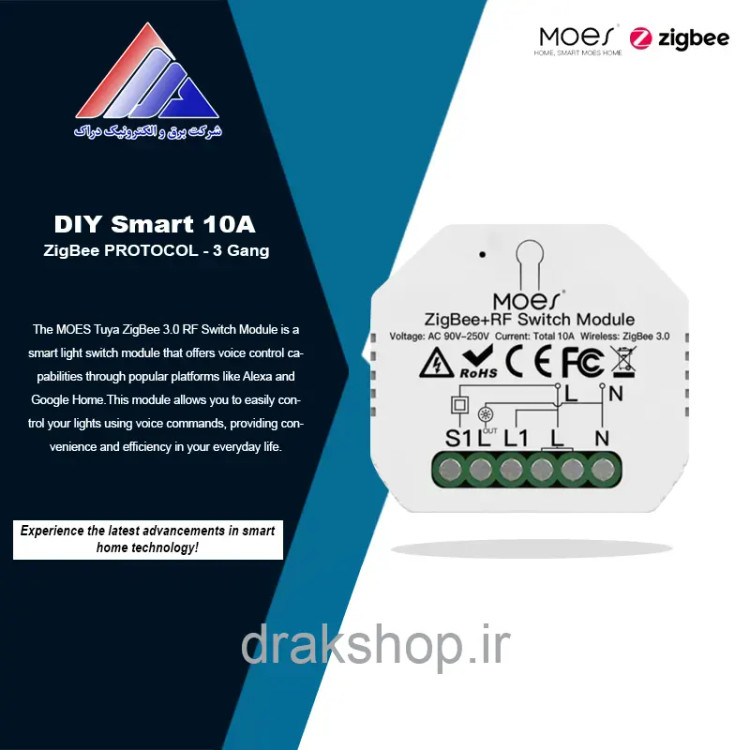

رله هوشمند سه پل 10 آمپر زیگبی MOES مدل MS-104CZR
MOES Zigbee Smart 3-Gang Relay 10A Model MS-104CZR
برند:MOES
18 ماه طبق شرایط برند
شناسه کالا 984
مشخصات
ولتاژ ورودی
90 تا 250 ولت AC
فرکانس کاری
50Hz
حداکثر جریان مجموع خروجیها
10 آمپر
نوع سیمکشی
فاز و نول
ابعاد
5 × 5 × 2 سانتیمتر
اپلیکیشن
Tuya Smart / Smart Life
مدل
MS-104CZR
پروتکل ارتباطی
Zigbee 3.0
برند
MOES
توضیحات
معرفی ماژول رله هوشمند MOES مدل MS-104CZR
ماژول رله هوشمند MOES مدل MS-104CZR یک رله سه کانال مبتنی بر Zigbee 3.0 است که برای هوشمندسازی سه مدار روشنایی یا سه مصرفکننده مستقل استفاده میشود، بدون اینکه الزاماً کلیدهای سنتی ساختمان تعویض شوند. این ماژول در عمل نقش یک کلید هوشمند سه پل را در پشت کلید، داخل قوطی برق یا نقاطی مانند سقف و پشت هالوژن ایفا میکند و امکان کنترل هر خروجی را بهصورت جداگانه از طریق اپلیکیشن، سناریو، زمانبندی، تاچ پنل یا کلیدهای سناریو فراهم میسازد.
کاربرد اصلی MS-104CZR زمانی مشخص میشود که کاربر میخواهد ظاهر کلیدهای فعلی حفظ شود، اما کنترل روشنایی یا مصرفکنندهها وارد سیستم خانه هوشمند شود. در پروژههای بازسازیشده، واحدهای آماده سکونت یا ساختمانهایی که تغییر ظاهر کلیدها مطلوب نیست، این نوع رله پشتکلیدی معمولاً راهحل تمیزتری نسبت به تعویض کامل کلیدهاست؛ البته فضای نصب و وضعیت سیمکشی باید قبل از خرید بررسی شود.
کاربردهای رایج در پروژههای ساختمانی
این ماژول برای کنترل سه مدار مجزا مناسب است؛ برای مثال میتوان سه خط روشنایی سقفی، سه گروه هالوژن یا سه مصرفکننده برقی متناسب با ظرفیت خروجی دستگاه را بهصورت مستقل مدیریت کرد. هر کانال فرمان جداگانه دریافت میکند، بنابراین روشن و خاموش کردن یک مدار تأثیری روی دو خروجی دیگر ندارد.
MS-104CZR فقط محدود به پشت کلید نیست. در برخی پروژهها، نصب ماژول در سقف یا نزدیک مصرفکننده باعث کاهش حجم سیمکشی برگشتی به کلید میشود. برای نمونه، در فضایی که چند خط روشنایی هالوژن وجود دارد، میتوان ماژول را نزدیک مسیر تغذیه روشنایی نصب کرد و سپس کنترل آن را از اپلیکیشن، تاچ پنل، کلیدهای سناریو یا سناریوهای تعریفشده در اکوسیستم سازگار انجام داد.
نحوه عملکرد و کنترل سه خروجی
این ماژول بین برق ورودی و مصرفکنندهها قرار میگیرد و با سه رله داخلی، جریان هر مدار را جداگانه قطع و وصل میکند. پس از نصب صحیح، کاربر میتواند هر کانال را مانند یک پل مستقل کنترل کند؛ یعنی برای هر خروجی، زمانبندی، تایمر معکوس و سناریوی جداگانه تعریف شود.
در کنار کنترل هوشمند، استفاده از کلیدهای سنتی موجود نیز قابل حفظ است. این موضوع برای کاربرانی اهمیت دارد که نمیخواهند کنترل دستی از روی دیوار حذف شود یا در زمان استفاده روزمره، همه اعضای خانواده وابسته به موبایل باشند.
پروتکل Zigbee و نیاز به هاب مرکزی
MS-104CZR با پروتکل Zigbee 3.0 کار میکند و برای اتصال به اپلیکیشن و اجرای قابلیتهای هوشمند به «هاب مرکزی زیگبی» سازگار با Tuya نیاز دارد. نوع هاب باید با نیاز پروژه، تعداد تجهیزات، سناریوها و سطح توسعه آینده انتخاب شود؛ در پروژههای حرفهای بهتر است این انتخاب توسط تکنسین هوشمندسازی انجام شود تا ظرفیت و پایداری شبکه از ابتدا درست طراحی شود.
برای کانفیگ اولیه، تعریف سناریوها و کنترل از راه دور، اتصال اینترنت لازم است. پس از راهاندازی اولیه، اگر اینترنت قطع شود، کنترل از خارج محیط و سناریوهایی که روی بستر ابری اجرا میشوند از دسترس خارج میشوند؛ اما تجهیزات Zigbee از طریق هاب مرکزی بهصورت لوکال به کار خود ادامه میدهند. در مقابل، اگر هاب مرکزی در دسترس نباشد، تجهیزات Zigbee از شبکه خارج میشوند و تا زمان اتصال مجدد هاب، عملکرد هوشمند آنها برقرار نخواهد بود.
در صورتی که با این فناوری آشنا نیستید، پیشنهاد میکنیم مقاله «پروتکل زیگبی چیست؟» را مطالعه کنید.
اپلیکیشن و دستیار صوتی
این ماژول از اپلیکیشنهای Tuya Smart، Smart Life و MOES پشتیبانی میکند. از طریق اپلیکیشن میتوان هر یک از سه کانال را نامگذاری کرد، زمانبندی روشن و خاموش شدن تعریف نمود و ماژول را در کنار سایر تجهیزات هوشمند استاندارد در سناریوهای مختلف به کار گرفت.
MS-104CZR با Amazon Alexa و Google Home نیز سازگار است. کنترل صوتی معمولاً برای فرمانهای ساده مانند روشن و خاموش کردن مدارها کاربرد دارد، اما برای استفاده پایدار از این قابلیت باید ارتباط اپلیکیشن، هاب و سرویس ابری مربوطه برقرار باشد.
برای آشنایی بیشتر با کنترل صوتی خانه هوشمند مقاله مربوط به دستیارهای صوتی را مطالعه کنید. «لینک مقاله دستیارهای صوتی»
نکات نصب و سیمکشی
این ماژول برای تغذیه و عملکرد صحیح به سیم فاز و نول نیاز دارد. چون با برق شهری کار میکند، نصب آن باید توسط فرد آشنا با برق ساختمان انجام شود و قبل از نصب، مسیر فاز، نول، خروجیها و ظرفیت مصرفکنندهها بررسی گردد.
ابعاد MS-104CZR نسبت به مینیرلههای سری ZM-104 بزرگتر است، اما برای نصب داخل قوطیهای رایج کشور و پشت کلید طراحی شده است. با این حال، از تجربه نصب در پروژههای مسکونی و اداری، استفاده از قوطیهای عمیقتر باعث میشود فضای کافی برای ماژول، سیمها و اتصالات وجود داشته باشد و فشار مکانیکی به بدنه ماژول یا ترمینالها وارد نشود.
حداکثر جریان مجموع سه خروجی این مدل 10 آمپر است. این عدد مربوط به جمع مصرف هر سه کانال است، نه ظرفیت جداگانه هر خروجی بهصورت مستقل. برای مثال اگر کانال اول 3 آمپر، کانال دوم 5 آمپر و کانال سوم 2 آمپر مصرف داشته باشد، مجموع بار به 10 آمپر میرسد و نباید از این مقدار عبور کند.
کنترل دوطرفه بدون سیمکشی سنتی
یکی از قابلیتهای کاربردی این ماژول، امکان ایجاد کنترل دو نقطهای بدون اجرای سیمکشی تبدیل سنتی بین کلیدهاست. در این روش، یک ماژول به مصرفکننده متصل میشود و ماژول یا تجهیز فرماندهنده دیگر در نقطه دوم نصب میگردد؛ ارتباط فرمان از طریق شبکه Zigbee انجام میشود.
این روش برای فضاهایی مانند راهرو، اتاق خواب، سالن پذیرایی یا محلهایی که کاربر میخواهد یک مدار را از دو نقطه کنترل کند، کاربردی است. مزیت اصلی آن کاهش تخریب و حذف نیاز به کابلکشی جدید بین دو کلید است، مشروط بر اینکه طراحی شبکه Zigbee و تجهیزات فرماندهنده بهدرستی انجام شده باشد.
اگر به دنبال تعداد خروجی های مختلف از ، این محصول هستید در مدلهای زیر نیز عرضه میشود:
- رله هوشمند دیمر دو پل زیگبی با پروتکل زیگبی (مشاهده محصول)
- رله هوشمند دو پلRF زیگبی با پروتکل زیگبی (مشاهده محصول)
- رله هوشمند پردهRF زیگبی با پروتکل زیگبی (مشاهده محصول)
قبل از خرید به چه نکاتی توجه کنید؟
- این ماژول برای استفاده هوشمند به هاب Zigbee سازگار با Tuya نیاز دارد.
- در محل نصب باید فاز و نول در دسترس باشد.
- مجموع جریان مصرفکنندههای متصل به سه خروجی نباید از 10 آمپر بیشتر شود.
- برای نصب پشت کلید، بهتر است عمق قوطی برق و فضای سیمها از قبل بررسی شود.
- برای کنترل از راه دور، اینترنت لازم است؛ اما عملکرد لوکال Zigbee پس از راهاندازی اولیه از طریق هاب ادامه پیدا میکند.
- برای مصرفکنندههای خارج از ظرفیت مجاز، باید از راهکار مناسبتری استفاده شود و بار مستقیم به ماژول تحمیل نشود.
سؤالات متداول
آیا این ماژول جایگزین کلید سه پل میشود؟
از نظر عملکرد کنترلی، بله؛ این ماژول میتواند سه مدار را مانند یک کلید هوشمند سه پل کنترل کند. تفاوت اصلی این است که پشت کلید یا نزدیک مصرفکننده نصب میشود و ظاهر کلیدهای سنتی میتواند حفظ شود.
آیا بدون هاب Zigbee کار میکند؟
برای قابلیتهای هوشمند، اتصال به هاب Zigbee ضروری است. بدون هاب، اتصال به اپلیکیشن، سناریونویسی و کنترل هوشمند در دسترس نخواهد بود.
با قطع اینترنت چه اتفاقی میافتد؟
کنترل از خارج محیط و سناریوهای وابسته به بستر ابری غیرفعال میشوند. اما پس از کانفیگ اولیه، تجهیزات Zigbee از طریق هاب مرکزی بهصورت لوکال به عملکرد خود ادامه میدهند.
آیا برای نصب به نول نیاز دارد؟
بله. این ماژول برای تغذیه و عملکرد صحیح به سیم فاز و نول نیاز دارد.
آیا میتوان آن را داخل سقف نصب کرد؟
بله، در پروژههایی که دسترسی مناسب، فضای کافی و سیمکشی صحیح وجود داشته باشد، نصب در سقف یا نزدیک مصرفکننده نیز کاربرد دارد و فقط به پشت کلید محدود نیست.
نقد و بررسی
ارزیابی فنی ماژول رله MOES MS-104CZR در اجرای واقعی
MS-104CZR برای پروژههایی ارزشمند است که در آنها کنترل سه مدار از یک نقطه یا یک محدوده نصب مدنظر است و کارفرما نمیخواهد کلیدهای موجود تعویض شوند. مزیت فنی این مدل نسبت به نصب سه رله تککانال، یکپارچگی بیشتر و کاهش تعداد تجهیزات داخل قوطی یا سقف است؛ البته همین تمرکز سه خروجی در یک دستگاه باعث میشود مدیریت ظرفیت جریان و فضای نصب اهمیت بیشتری پیدا کند.
در تجربه اجرای پروژههای هوشمندسازی، رلههای پشتکلیدی زمانی بهترین نتیجه را میدهند که قبل از خرید، وضعیت واقعی قوطی برق، تعداد سیمها، مسیر نول و نوع مصرفکننده بررسی شده باشد. بسیاری از مشکلات نصب نه به خود ماژول، بلکه به کمبود فضا، اتصالات فشرده، عبور نادرست سیمها یا انتخاب بار نامناسب مربوط میشود.
نقطه قوت اصلی از نگاه مهندسی
مهمترین مزیت این ماژول، تبدیل مدارهای سنتی به مدارهای قابل سناریونویسی بدون تغییر محسوس در ظاهر فضاست. در ساختمانهایی که طراحی داخلی، نوع کلیدها یا محدودیت تخریب اهمیت دارد، این ویژگی باعث میشود سیستم هوشمند با کمترین تغییر ظاهری وارد مدار روشنایی شود.
سه کانال مستقل نیز در عمل انعطاف خوبی ایجاد میکند. برای مثال در یک پذیرایی، میتوان روشنایی اصلی، نور مخفی و هالوژنها را جداگانه کنترل کرد و هر کدام را در سناریوهای متفاوت قرار داد. این سطح از تفکیک برای کاربرانی که فقط روشن و خاموش کردن کلی فضا را نمیخواهند و به کنترل دقیقتر نورپردازی نیاز دارند، کاربردیتر است.
محدودیتهایی که باید جدی گرفته شوند
عدد 10 آمپر برای مجموع خروجیها مهمترین محدودیت عملی این ماژول است. اشتباه رایج این است که کاربر تصور کند هر کانال بهصورت جداگانه تا 10 آمپر قابل استفاده است، در حالی که مجموع بار هر سه خروجی نباید از این مقدار عبور کند. در پروژههایی با بار بالاتر یا مصرفکنندههای نامشخص، بررسی جریان واقعی قبل از نصب ضروری است.
وابستگی به هاب Zigbee نیز باید در طراحی سیستم دیده شود. اگر هاب در جای نامناسب نصب شود، پوشش شبکه ضعیف باشد یا تعداد تجهیزات بدون طراحی شبکه افزایش پیدا کند، پایداری فرمانها تحت تأثیر قرار میگیرد. انتخاب محل مناسب برای هاب و در صورت نیاز استفاده از تجهیزات تقویتکننده شبکه Zigbee، روی کیفیت تجربه کاربر اثر مستقیم دارد.
کیفیت نصب؛ عامل تعیینکننده در عملکرد بلندمدت
برای نصب پشت کلید، قوطی عمیقتر معمولاً انتخاب مطمئنتری است. وقتی ماژول، سیمها، ترمینالها و خود مکانیزم کلید در فضای محدود فشرده شوند، احتمال فشار به اتصالات و سخت شدن سرویس آینده افزایش پیدا میکند. نصب تمیز، مهار مناسب سیمها و پرهیز از اتصالات شل، در بلندمدت از بسیاری خطاهای متناوب جلوگیری میکند.
نصب در سقف یا نزدیک مصرفکننده از نظر اجرایی میتواند بسیار منطقی باشد، بهخصوص زمانی که دسترسی به نول و مسیر تغذیه در سقف سادهتر است. با این حال، محل نصب باید بعداً قابل دسترسی باشد؛ قرار دادن ماژول در نقطهای که برای سرویس، ریست یا بررسی اتصالات دسترسی دشوار دارد، در نگهداری آینده مشکل ایجاد میکند.
رفتار سیستم در قطع اینترنت و نقش سناریوها
در استفاده روزمره، باید میان قطع اینترنت و قطع ارتباط هاب تفاوت قائل شد. قطع اینترنت بهمعنای از کار افتادن کامل سیستم نیست؛ کنترل لوکال از طریق هاب مرکزی و سناریوهای محلی همچنان قابل اتکا هستند. اما فرمان از بیرون ساختمان، کنترل صوتی وابسته به سرویس ابری و سناریوهایی که روی سرور اجرا میشوند، تا زمان بازگشت اینترنت در دسترس نخواهند بود.
از نگاه طراحی، سناریوهای حیاتی بهتر است تا حد امکان به عملکرد لوکال وابسته باشند، نه صرفاً اجرای ابری. این موضوع در فضاهایی مانند راهرو، ورودی، روشنایی شب یا مدارهایی که استفاده روزمره دارند، اهمیت بیشتری پیدا میکند.
برای چه پروژههایی مناسبتر است؟
این ماژول برای واحدهای مسکونی، دفاتر اداری، اتاقها، راهروها و فضاهایی مناسب است که چند خط روشنایی یا چند مصرفکننده کممصرف باید بهصورت مستقل کنترل شوند. همچنین برای پروژههایی که هوشمندسازی بدون تخریب و حفظ کلیدهای سنتی اولویت دارد، گزینهای کاربردی محسوب میشود.
اگر پروژه نیاز به کنترل بارهای سنگین، مصرفکنندههای خارج از ظرفیت مجاز یا تابلو برق با طراحی صنعتی داشته باشد، استفاده مستقیم از این ماژول بدون بررسی مهندسی توصیه نمیشود. در چنین شرایطی ممکن است استفاده از رله، کنتاکتور یا راهکار کنترلی متناسب با بار، انتخاب ایمنتر و پایدارتر باشد.
جمعبندی کارشناسی
MOES MS-104CZR زمانی خرید منطقیتری است که خریدار سه مدار مستقل، هاب Zigbee سازگار، سیم فاز و نول در محل نصب و مصرفکنندههایی در محدوده ظرفیت مجاز داشته باشد. این محصول برای تبدیل آرام و کمتخریب سیستم روشنایی سنتی به خانه هوشمند مناسب است، اما نتیجه نهایی به اندازه زیادی به طراحی درست شبکه Zigbee، انتخاب محل نصب و رعایت محدودیت جریان وابسته است.
