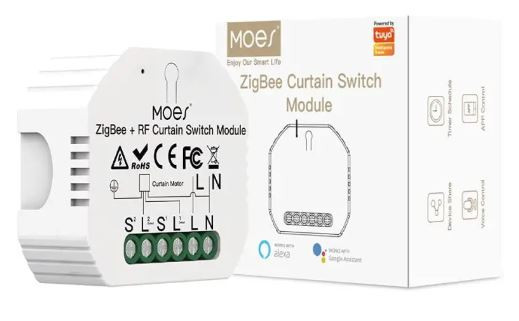

رله هوشمند پرده برقی 500 وات MOES (زیگبی و RF) مدل MS-108ZR
MOES 500W Smart Curtain Relay (Zigbee & RF) – Model MS-108ZR
برند:MOES
امکان قسطبندی برحسب اعتبار تربپی
۴ قسط ماهانه. بدون سود، چک و ضامن.
18 ماه طبق شرایط برند
شناسه کالا ۶۴۹
مشخصات
ولتاژ ورودی
90 تا 250 ولت AC
فرکانس بیسیم
2.412 تا 2.484GHz
حداکثر توان ارسال رادیویی
کمتر از +10dBm
فرکانس کاری
50/60Hz
جریان خروجی
برای هر کانال2.5A حداکثر مجموع: 2.5A
برد ارتباطی
حداکثر 70 متر (در شرایط مناسب)
حداکثر دمای بدنه
80+ درجه سانتیگراد
دمای کاری
10- تا 65+ درجه سانتیگراد
درجه حفاظت
IP20
ابعاد
40 × 40 × 18 میلیمتر
استاندارد
RoHS 2011/65/EU و (EU) 2015/683
مدل
MS-108ZR
پروتکل
Zigbee
برند
MOES
توضیحات
تحول پردههای برقی به سیستم هوشمند

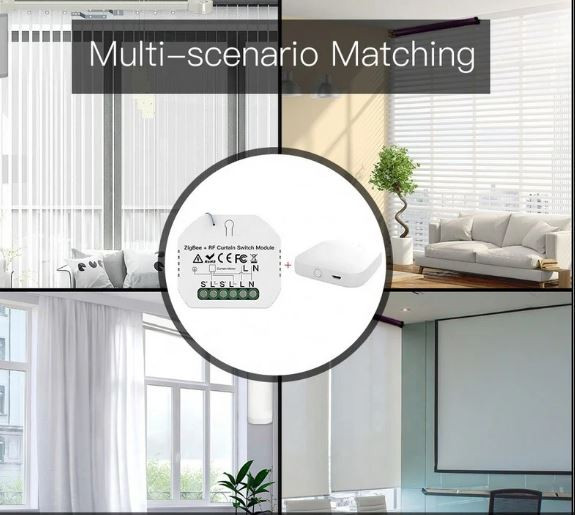

ماژول هوشمند پرده MOES مدل ZM-108-M، ابزاری تخصصی برای ارتقای موتورهای پرده برقی AC (جریان متناوب) به سیستم هوشمند است. این ماژول با ابعاد بسیار کوچک (40×40×18 میلیمتر)، به راحتی در پشت کلیدهای سنتی یا در کنار «موتور پرده» نصب میشود و امکان تبدیل سیستمهای قدیمی به یک شبکه هوشمند یکپارچه را بدون نیاز به تعویض تجهیزات گرانقیمت فراهم میکند. این ماژول برای انواع پردههای پارچهای، رولر شید و کرکرههای برقی که دارای موتورهای AC استاندارد هستند، طراحی شده است.
عملکرد و کالیبراسیون دقیق
یکی از ویژگیهای کلیدی این ماژول، قابلیت کالیبراسیون مسیر حرکت موتور است. پس از نصب، ماژول با یادگیری نقاط انتهایی (کاملاً باز و کاملاً بسته)، امکان کنترل دقیق درصدی پرده را فراهم میکند. این قابلیت به کاربر اجازه میدهد به جای کنترل صفر و صد، پرده را در درصدهای دلخواه (مثلاً ۴۰ درصد باز) متوقف کند که در تنظیم نور محیط بسیار کاربردی است.
سناریوهای کاربردی و صرفهجویی در انرژی
با اتصال این ماژول به «هاب مرکزی» و ترکیب آن با «سایر تجهیزات هوشمند»، میتوان سناریوهای پیشرفتهای را اجرا کرد:
- محافظت از تجهیزات داخلی: با تنظیم زمانبندی دقیق، میتوان پردهها را در ساعات اوج تابش آفتاب بسته نگه داشت تا از آسیب اشعه UV به فرش، مبل و پارکت جلوگیری شود.
- سناریوهای نوری هوشمند: در ترکیب با «سنسورهای تشخیص لوکس نور» ، اگر پردهها جهت ورود نور طبیعی باز شوند و میزان نور ورودی از حد مجاز فراتر رود، هاب مرکزی میتواند به صورت خودکار روشناییهای داخلی (هالوژن یا لوستر) را کم یا خاموش کند تا در مصرف انرژی صرفهجویی شود.
- حضور هوشمند: استفاده از «سنسورهای حضور»برای باز و بسته شدن خودکار پردهها بر اساس ورود افراد به محیط، بدون نیاز به دخالت دستی.
زیرساختهای مورد نیاز
برای بهرهبرداری صحیح از این ماژول، نکات زیر الزامی است:

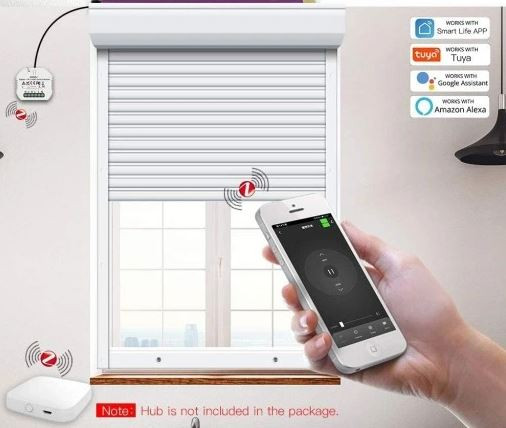

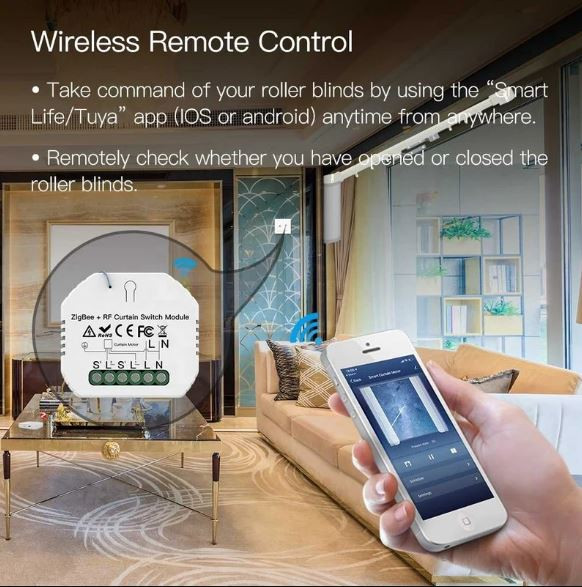

- نیاز به هاب مرکزی: این تجهیز بر پایه پروتکل Zigbee کار میکند و برای اتصال به اپلیکیشن (Tuya/Smart Life) و اجرای سناریوها حتماً به یک هاب مرکزی Zigbee نیاز دارد. پس از تنظیمات اولیه و سناریونویسی، سیستم به صورت لوکال (محلی) بدون نیاز به اینترنت کار میکند، اما دسترسی از راه دور با قطع اینترنت غیرفعال خواهد بود.
- سیمکشی: نصب این ماژول نیازمند حضور سیم نول در قوطی کلید یا محل نصب موتور است. این ماژول برای موتورهای AC پنجسیمه (ارت، نول، فاز دائم، فاز جهت باز، فاز جهت بسته) طراحی شده است.
برای آشنایی بیشتر با تجهیزات هوشمند MOES پیشنهاد میکنیم مقاله «راهنمای جامع محصولات هوشمند Moes و پلتفرم Tuya» را مطالعه کنید.
پرسشهای متداول
- آیا پس از قطع اینترنت، پردهها دیگر کار نمیکنند؟ خیر. پس از انجام تنظیمات و سناریوهای اولیه، ماژول به صورت لوکال با هاب مرکزی ارتباط برقرار میکند و فرامین محلی بدون اختلال اجرا میشوند. اینترنت فقط برای کنترل از راه دور و برخی سناریوهای ابری ضروری است.

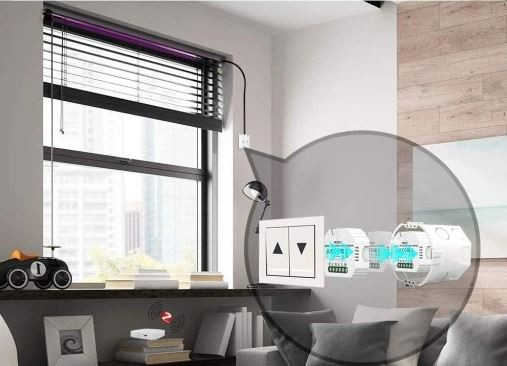

- آیا این ماژول با کلیدهای سنتی سازگار است؟ بله، شما میتوانید کلیدهای سنتی قبلی خود را حفظ کنید و ماژول را در پشت آنها نصب کنید. ورودیهای S1 و S2 امکان کنترل دستی را حفظ میکنند.
- آیا برای همه پردهها مناسب است؟ این ماژول فقط برای موتورهای AC پرده برقی طراحی شده و با موتورهای DC سازگاری ندارد.
نقد و بررسی
دیدگاه فنی دراک: تجربه نصب و بهرهبرداری
در پروژههای هوشمندسازی ساختمان، یکی از چالشهای اصلی، انتخاب راهکاری است که بدون تخریب یا تغییرات گسترده در زیرساخت، قابلیتهای هوشمند را اضافه کند. ماژول ZM-108-M از دیدگاه مهندسی، انتخابی منطقی و پایدار برای موتورهای AC است. نکتهای که در تجربه نصب ما در دراک ثابت شده، اهمیت کالیبراسیون اولیه است. برخلاف تصور عمومی، این ماژول صرفاً یک کلید ساده نیست؛ بلکه یک کنترلر جهتدار است که زمانبندی دقیق حرکت موتور را بر اساس میلیثانیه محاسبه میکند. اگر این فرآیند کالیبراسیون در اپلیکیشن به درستی انجام نشود، دستورات درصدی (مانند نیمهباز) با خطا همراه خواهد بود.
توصیههای اجرایی برای نصابها
از منظر سیمکشی، همیشه مطمئن شوید که فاز و نول به درستی در ورودیهای ماژول جانمایی شدهاند. یکی از خطاهای رایج، جابهجایی سیمهای فاز جهت حرکت (Open/Close) است که در نرمافزار به راحتی قابل اصلاح است، اما رعایت نظم در سیمکشی ابتدایی، عیبیابیهای آتی را ساده میکند. همچنین توجه داشته باشید که این ماژول به دلیل داشتن رلههای مکانیکی، توانایی مدیریت موتورهای AC استاندارد را دارد، اما در صورت استفاده از موتورهای بسیار قدرتمند یا غیرمتعارف، حتماً جریان مصرفی موتور را با حداکثر توان خروجی (2.5 آمپر) تطبیق دهید.
تحلیل پایداری شبکه
پروتکل Zigbee برای این نوع تجهیزات، بهترین گزینه است. به عنوان یک مجری هوشمندسازی، ما همیشه توصیه میکنیم که هاب مرکزی در مکانی قرار گیرد که پوشش مناسبی برای کلیدها و ماژولها داشته باشد. پایداری شبکه Zigbee با افزایش تعداد تجهیزات متصل به هاب، بهبود مییابد (Mesh Network)، بنابراین نگران تداخل امواج نباشید. با این حال، در پروژههای بزرگ، محل قرارگیری هاب نسبت به ماژولهای پرده باید به گونهای باشد که دیوارها و موانع فلزی مانع انتقال سیگنال نگردند.
نتیجهگیری فنی
ماژول ZM-108-M در کنار سنسورهای لوکس و حضور، ابزاری قدرتمند برای بهینهسازی انرژی است. در بسیاری از پروژههای لوکس که ما اجرا کردهایم، استفاده از این ماژول برای مدیریت نور طبیعی (ترکیب با کاهش هوشمند نور چراغها) نه تنها سطح رفاه ساکنین را بالا برده، بلکه هزینههای برق مصرفی را به شکل محسوسی کاهش داده است. اگر به دنبال یک سیستم منعطف، مقرونبهصرفه و با قابلیت شخصیسازی بالا برای پردههای برقی هستید، این ماژول انتخابی استاندارد و قابل اعتماد است.
اگر به دنبال سایر تجهیزات پرده برقی هوشمند هستید، لینک ذکر شده را مشاهده کنید: «تجهیزات پرده برقی هوشمند»
