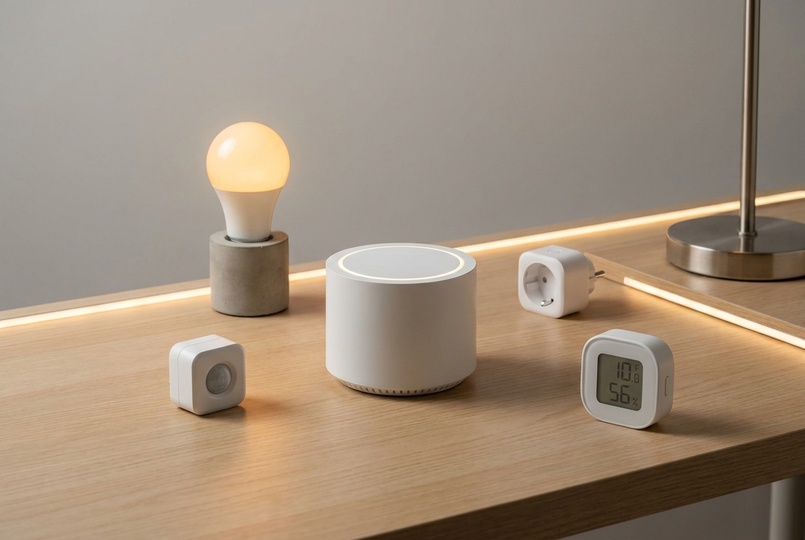

تجهیزات مورد نیاز برای هوشمندسازی منزل یا محیط کار با تمرکز بر زیگبی

اگر قرار باشد هوشمندسازی یک ساختمان مسکونی یا اداری به‌صورت اصولی انجام شود، سؤال درست این است: برای رسیدن به یک سیستم پایدار، قابل توسعه و بدون تخریب ، دقیقاً به چه تجهیزاتی نیاز داریم؟ انتخاب اشتباه در تجهیزات کلیدی مانند هاب مرکزی ، نوع کلید (نول‌دار یا بدون‌نول) یا رله‌ها، می‌تواند پایداری کل شبکه را مختل کند. در این مقاله تخصصی، تجهیزات اصلی مورد نیاز برای هوشمندسازی را با تمرکز بر اکوسیستم Zigbee و استانداردهای طراحی شبکه مش بررسی می‌کنیم.

چرا در پروژه‌های هوشمندسازی، Zigbee انتخاب اول حرفه‌ای‌هاست؟

در پروژه‌های هوشمند با تعداد تجهیزات بالا، پروتکل Zigbee به دلیل معماری شبکه خود نسبت به Wi-Fi برتری مطلق دارد. ساختار شبکه زیگبی از سه نقش اساسی تشکیل شده است:

• هاب یا Coordinator: مرکز مدیریت و پردازش محلی سناریوها که بار ترافیک را از روی مودم Wi-Fi برمی‌دارد.
• دستگاه‌های برق‌دار (Routers): تجهیزاتی مثل کلیدهای نول‌دار، رله‌ها و پریزها که نقش تکرارکننده (Repeater) سیگنال را برای توسعه شبکه مش ایفا می‌کنند.
• دستگاه‌های باتری‌خور (End Devices): سنسورها که برای کاهش مصرف باتری، درگیر روتینگ دیتا نشده و فقط تغییر وضعیت را ارسال می‌کنند.

این معماری مانع از اشباع شدن آی‌پی‌های مودم (IP Exhaustion) شده و پایداری شبکه را در زمان قطعی اینترنت کاملاً حفظ می‌کند.

در صورتی که با این فناوری آشنا نیستید، پیشنهاد می‌کنیم مقاله  «پروتکل زیگبی چیست؟»  را مطالعه کنید.

۱. هاب یا گیت‌وی زیگبی (Zigbee Gateway):

بدون هاب، شبکه زیگبی وجود نخواهد داشت. این تجهیز وظیفه جفت‌سازی (Pairing) دستگاه‌ها، اجرای سناریوهای محلی و اتصال سیستم به اپلیکیشن را بر عهده دارد. در انتخاب هاب به موارد زیر توجه کنید:

• نوع اتصال: هاب‌های تحت شبکه (Ethernet/RJ45) به دلیل پایداری و تاخیر ناچیز، نسبت به مدل‌های Wi-Fi در اولویت هستند.
• ظرفیت شبکه: توانایی پردازش همزمان پکت‌های ارسالی از روترها و دستگاه‌های پایانی اهمیت بالایی دارد.
• پایداری نرم‌افزاری: سازگاری با سیستم‌های ابری معتبر (مانند Tuya/Smart Life) جهت کاهش تاخیر در اجرای سناریوها.

۲. کلید هوشمند زیگبی:

کلید روشنایی، پرکاربردترین واسط کاربری خانه هوشمند است. انتخاب آن فراتر از پنل ظاهری، به زیرساخت الکتریکی بستگی دارد:

• چالش سیم نول: در قوطی‌های سنتی سیم نول وجود ندارد. برای حل این مشکل باید از کلیدهای بدون نول (Single Live Wire) به همراه خازن موازی روی مصرف‌کننده، یا رله‌های پشت کلید استفاده کرد.
• توجه فنی: کلیدهای نول‌دار به دلیل تغذیه کامل فاز و نول، پایداری بسیار بالاتری دارند و به عنوان روتر (Router) شبکه مش عمل می‌کنند، در حالی که کلیدهای بدون نول نقش روتر را ندارند.

۳. رله (ماژول) هوشمند زیگبی:

رله‌ها بهترین ابزار برای هوشمندسازی بدون تخریب  هستند که پشت کلیدهای سنتی، درون سقف کاذب یا جعبه تقسیم نصب می‌شوند.

• مزیت کلیدی: حفظ هارمونی و ظاهر کلیدهای لوکس فیزیکی موجود در ساختمان.
• ریسک‌های فنی: محدودیت عمق قوطی کلید (حداقل نیاز به عمق ۵ سانتی‌متر)، گرم شدن ماژول در صورت عدم گردش هوا و چالش دسترسی برای نگهداری در آینده در صورت عدم مستندسازی نقشه برق.

اگر قصد دارید هوشمندسازی ساختمان بدون تخریب انجام دهید، مقاله «راهنمای اجرای خانه هوشمند بدون تخریب»  مناسب شماست.

۴. سنسورهای زیگبی؛ محرک‌های اصلی اتوماسیون:

هوشمندسازی واقعی بر پایه اتوماسیون سنسورها شکل می‌گیرد، نه فقط کنترل از طریق اپلیکیشن موبایل:

• سنسور حرکت و حضور: جهت اتوماسیون روشنایی مشاعات، راهروها و سرویس‌ها.
• سنسور درب و پنجره: فعال‌سازی سناریوهای امنیتی یا قطع خودکار سیستم سرمایش/گرمایش در صورت باز ماندن پنجره‌ها.
• سنسور دما و رطوبت: ارسال فرامین کنترلی به سیستم‌های تهویه و ترموستات‌ها.
• سنسور نشت آب: برای پیشگیری از خسارت در نقاط حساس مانند آشپزخانه، پکیج و موتورخانه با اتصال به شیر برقی اصلی.

۵. پریز هوشمند زیگبی :

این ابزار امکان زمان‌بندی و قطع و وصل بارهای متصل را فراهم می‌کند. مدل‌های پیشرفته علاوه بر مانیتورینگ مصرف انرژی (Energy Monitoring)، به دلیل اتصال دائم به برق، گره‌های تقویتی بسیار عالی (Routers) برای شبکه زیگبی در نقاط کور ساختمان هستند.

۶. ترموستات و موتور پرده هوشمند

• ترموستات زیگبی: جهت کنترل هوشمند داکت اسپلیت، فن‌کویل و گرمایش از کف. هماهنگی نوع فرمان ترموستات (فرمان خشک یا برق‌دار) با بورد سیستم تهویه پیش از نصب الزامی است.
• موتور پرده زیگبی: اجرای سناریوهای هماهنگ با نور خورشید. انتخاب موتور باید متناسب با وزن پرده و جهت حرکت ریل (کناررو یا بالارونده) انجام شود.

۷. کلیدهای سناریویی بی‌سیم (Wireless Scene Switch):

یکی از کارآمدترین تجهیزات در پروژه‌های بدون تخریب هستند. این کلیدها با باتری کار می‌کنند و بدون نیاز به سیم‌کشی، روی هر سطحی نصب می‌شوند. کاربر می‌تواند با تعریف کلیک‌های تک‌ضربه، دوضربه یا نگه‌داشتن، سناریوهای پیچیده‌ای مانند «خروج از خانه» یا «سینما» را بدون باز کردن اپلیکیشن موبایل اجرا کند.

۸. اصول مهندسی طراحی شبکه مش و تقویت سیگنال:

بسیاری از قطعی‌ها در پروتکل زیگبی به دلیل طراحی ضعیف توپولوژی شبکه است. برای تضمین پایداری شبکه زیگبی رعایت این اصول ضروری است:

1. موقعیت هاب مرکزی: هاب باید در مرکز هندسی پلان نصب شود، نه در گوشه‌ها یا داخل باکس‌های فلزی (که سیگنال را مسدود می‌کنند).
2. استفاده از روترها: سنسورهای باتری‌خور به شبکه مش کمک نمی‌کنند. برای فواصل طولانی و عبور سیگنال از دیوارهای بتنی، باید از کلیدهای نول‌دار یا پریزهای زیگبی به عنوان روتر استفاده شود.
3. مدیریت تداخل ۲.۴GHz: برای جلوگیری از تداخل فرکانسی با شبکه Wi-Fi مودم، کانال‌های فرکانسی زیگبی را ترجیحاً روی کانال‌های ۱۱، ۱۵، ۲۰ یا ۲۵ تنظیم کنید.

۹. جدول مقایسه فنی تجهیزات زیگبی:

۱۰. تفاوت اولویت تجهیزات در منزل و محیط کار:

• در محیط‌های مسکونی: اولویت با ایجاد سناریوهای آسایش و رفاهی (کنترل پرده‌ها، سیستم‌های صوتی، کلیدهای لمسی لوکس و سناریوی خواب) است.
• در محیط‌های اداری: تمرکز بر مدیریت مصرف انرژی و امنیت است (سنسورهای حضور برای قطع خودکار روشنایی و تهویه پس از ساعات کاری، پایش پریزها و سناریوهای امنیتی ورود و خروج). پایداری و عدم پیچیدگی کاربری در اداره حرف اول را می‌زند.

۱۱. چک‌لیست مهندسی پیش از خرید:

•  بررسی دقیق سیم‌کشی قوطی‌ها از نظر وجود یا عدم وجود سیم نول.
• اندازه‌گیری عمق قوطی‌های کلید فعلی (حداقل ۵ سانتی‌متر برای نصب کلیدها یا رله‌های زیگبی).
• تعیین محل مرکزی و بدون نویز الکترومغناطیسی برای نصب هاب با دسترسی به کابل LAN مودم.
• مطابقت دادن توان خروجی رله‌ها و پریزها با جریان نامی مصرف‌کننده‌های متصل.
• بررسی همخوانی فرکانس و اکوسیستم تجهیزات جهت یکپارچگی سناریوها.

۱۲. جایگاه MOES و خانه هوشمند دراک در ایران:

در پروژه‌های مبتنی بر پلتفرم جهانی Tuya، برند MOES به عنوان یکی از معتبرترین تولیدکنندگان تجهیزات زیگبی با استانداردهای CE و RoHS شناخته می‌شود. یکی از بزرگترین مزیت‌های انتخاب محصولات MOES، پشتیبانی فنی و ارائه ۱۸ ماه گارانتی تعویض رسمی است که پایداری سرمایه‌گذاری کارفرما را تضمین می‌کند.

مجموعه دراک (Drak) با اتکا بر ۲۰ سال تجربه   و اجرای بیش از ۱۲۰۰ پروژه هوشمندسازی موفق در شیراز و سراسر کشور، طراحی، نصب و پشتیبانی فنی سیستم‌های هوشمند زیگبی را به‌صورت مهندسی و بدون تخریب اجرا می‌نماید تا بالاترین ضریب پایداری در بستر شبکه مش حاصل شود.

برای آشنایی بیشتر با خدمات مجموعه مهندسی دراک  به صفحه ی «درباره ما»  مراجعه کنید.

۱۳. سوالات متداول:

آیا بدون دسترسی به اینترنت، سیستم زیگبی کار می‌کند؟

بله. یکی از مزیت‌های کلیدی زیگبی، اجرای سناریوهای تعریف‌شده به صورت کاملاً محلی (Local) بدون نیاز به اینترنت است. اینترنت تنها برای پایش و کنترل خارج از خانه یا دریافت سناریوهای متکی به Cloud لازم است.

آیا می‌توان تجهیزات زیگبی از برندهای مختلف را با یک هاب مدیریت کرد؟

در استاندارد زیگبی ۳.۰ بله؛ اما در عمل، جهت هماهنگی کامل سنسورها با عملگرها و پیشگیری از هرگونه ناسازگاری نرم‌افزاری در اپلیکیشن، همواره توصیه می‌شود تجهیزات را در بستر یک اکوسیستم واحد و تست‌شده (مانند محصولات تحت لایسنس Tuya/MOES) انتخاب کنید.

تفاوت عملکردی کلیدهای زیگبی نول‌دار و بدون‌نول چیست؟

کلیدهای نول‌دار ارتباط پایداری با شبکه دارند و به دلیل اتصال مستقیم به برق شهر، به عنوان روتر در شبکه مش زیگبی عمل می‌کنند. کلیدهای بدون نول جریان اندکی را برای روشن ماندن از مسیر لامپ عبور می‌دهند که ممکن است در لامپ‌های LED کم‌مصرف باعث چشمک‌زدن (Flicker) شود؛ برای حل این مشکل باید از خازن موازی استفاده کرد و این کلیدها قابلیت روتینگ سیگنال را ندارند.

برای شروع هوشمندسازی یک خانه معمولی چه تجهیزاتی در اولویت است؟

شروع اصولی و اقتصادی شامل: یک عدد هاب مرکزی با اتصال کابل LAN، چند کلید هوشمند برای فضاهای پرکاربرد (پذیرایی و آشپزخانه)، یک سنسور حرکت برای بخش مشاعات و یک کلید سناریویی بی‌سیم برای اجرای سناریوهای خواب و خروج است.
