دستهبندی: تجهیزات خانه هوشمند MOES
حداکثر نمایش جریان کلمپ:100 آمپر
ابعاد:40x40x18 میلیمتر
دمای کاری:20- تا 70 درجه سانتیگراد
فرکانس ۵۰/۶۰ هرتز:۵۰/۶۰ هرتز

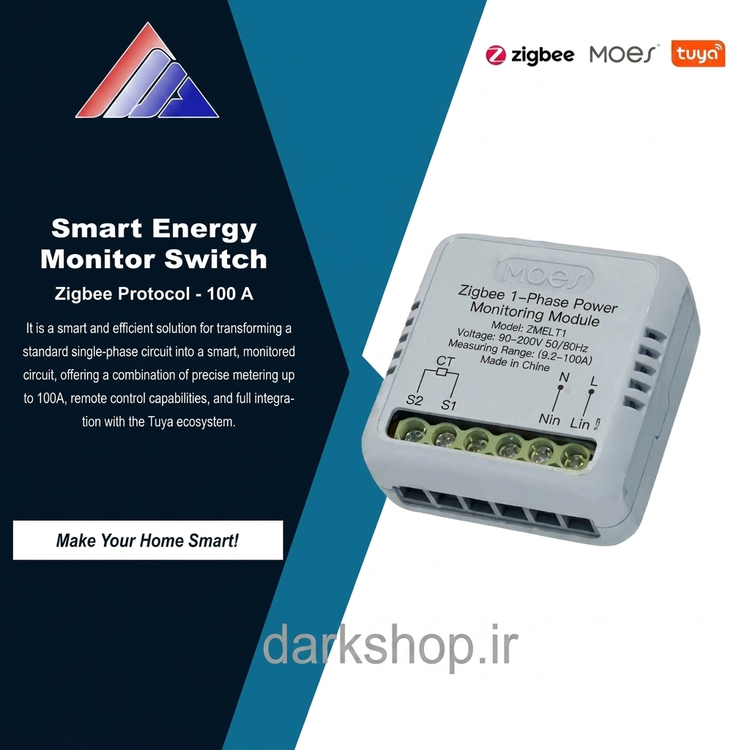

مینی رله هوشمند مانیتورینگ انرژی تکفاز 100 آمپر زیگبی MOES مدل ZM-1P100M
MOES Zigbee 100A Single-Phase Smart Energy Monitoring Module (Model ZM-1P100M)
برند:MOES
18 ماه طبق شرایط برند
مشخصات
حداکثر نمایش جریان کلمپ
100 آمپر
ابعاد
40x40x18 میلیمتر
دمای کاری
20- تا 70 درجه سانتیگراد
فرکانس ۵۰/۶۰ هرتز
۵۰/۶۰ هرتز
جریان نامی ماژول
10 آمپر
قابلیت کنترل توسط اپلیکیشن
Tuya - SmartLife - Moes
کلاس حفاظتی
IP20
روش نصب
به همراه کلمپ آمپرسنج (CT Clamp)
حداکثر دمای بدنه
80 درجه سانتیگراد
باند فرکانسی
۲.۴۰۰ تا ۲.۴۸۳ گیگاهرتز
دارای قابلیت هشدارهای
اضافهجریان - کاهش و افزایش ولتاژ
کاربرد
اندازهگیری هوشمند انرژی تک فاز
برند
MOES
پروتکل
Zigbee 3
توضیحات
معرفی ماژول مانیتورینگ انرژی MOES مدل ZM-1P100M
MOES ZM-1P100M یک ماژول هوشمند برای پایش و اندازهگیری انرژی در مدار تکفاز است که با کلمپ آمپرسنج CT کار میکند و برای مشاهده جریان و دادههای مصرف برق در پروژههای هوشمندسازی و تابلو برق کاربرد دارد. اگر هدف شما کنترل مستقیم بار نیست و فقط میخواهید مصرف را بهصورت لحظهای ببینید، روند مصرف را ثبت کنید و بر اساس افزایش جریان، سناریوی هشدار یا فرمان به تجهیزات دیگر تعریف کنید، این مدل انتخابی کاربردیتر از یک رله قطع و وصل است؛ چون خودش خروجی قطع بار ندارد و نقش آن مانیتورینگ و ارسال داده است.

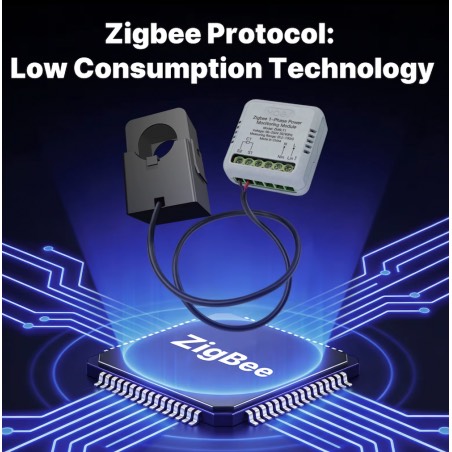

این مدل از Zigbee 3.0 استفاده میکند و برای کارکرد در بستر هوشمندسازی، به هاب Zigbee نیاز دارد. طبق اطلاعات ارائهشده، ارتباط نرمافزاری آن با Tuya Smart و Smart Life انجام میشود و امکان مشاهده وضعیت از راه دور، ثبت سوابق مصرف و تعریف سناریو از طریق اپلیکیشن فراهم است. در عمل، این محصول بیشتر برای کاربرانی مناسب است که میخواهند پیش از رسیدن مصرف به محدوده بحرانی، از وضعیت بار مطلع شوند و بهجای خاموشی ناگهانی، یک واکنش کنترلشده در سیستم داشته باشند.
کاربرد واقعی این ماژول در پروژهها
یکی از کاربردهای مهم این ماژول، پایش افزایش جریان در مدارهایی است که عبور از حد مجاز میتواند مشکلساز شود. در بسیاری از پروژهها، مخصوصاً در شرایطی که کنتورهای هوشمند برق در صورت عبور جریان از حد تعریفشده، برق واحد را برای مدت مشخص قطع میکنند، این ماژول میتواند نقش هشدار زودهنگام داشته باشد. به این صورت که قبل از رسیدن مصرف به مرز قطع توسط کنتور، یک سناریوی هوشمند اجرا شود؛ مثلاً آلارم فعال شود تا کاربر مصرف برخی بارها را کاهش دهد. این رویکرد در عمل برای واحدهای مسکونی، کارگاههای سبک یا مدارهای دارای مصرف متغیر، کاربردیتر از صرفاً نمایش عدد مصرف است.
اندازهگیری دوطرفه انرژی اکتیو نیز برای پروژههایی مفید است که فقط بررسی مصرف لحظهای مدنظر نیست و جهت جریان انرژی هم اهمیت دارد. همچنین ثبت اطلاعات مصرف بهصورت روزانه، ماهانه و سالانه کمک میکند تحلیل مصرف فقط به مشاهده لحظهای محدود نماند و برای تصمیمگیری درباره الگوی مصرف یا تشخیص رفتار غیرعادی مدار، داده قابل اتکا در دسترس باشد.
نحوه نصب و پیشنیازهای مهم
این دستگاه برای راهاندازی به تغذیه فاز و نول نیاز دارد؛ بنابراین پیش از خرید باید بررسی شود که در محل نصب، دسترسی به هر دو سیم وجود داشته باشد. اندازهگیری جریان از طریق کلمپ CT انجام میشود و کلمپ روی سیم فاز قرار میگیرد تا آمپر عبوری را تشخیص دهد. این نکته مهم است که این محصول جایگزین کلید حفاظتی یا فیوز نیست و فقط داده اندازهگیری را در اختیار سیستم قرار میدهد.
محل نصب معمول این ماژول، داخل تابلو برق یا فضایی است که هم دسترسی ایمن به سیمکشی وجود داشته باشد و هم امکان عبور صحیح هادی از داخل کلمپ فراهم شود. با توجه به ماهیت اتصال به برق شهر، اجرای نصب باید با رعایت اصول ایمنی انجام شود و در پروژههای واقعی، نصب توسط برقکار یا تکنسین آشنا با تابلو برق انتخاب مطمئنتری است. اگر کاربر از ابتدا تصور کند این محصول بدون دسترسی به سیمکشی یا بدون فضای مناسب در تابلو قابل استفاده است، ممکن است در مرحله اجرا با محدودیت مواجه شود.
وابستگیهای عملکردی که قبل از خرید باید بدانید
وجود هاب Zigbee برای استفاده از این ماژول الزامی است. بدون هاب، دستگاه عملاً در دسترس سیستم هوشمند قرار نمیگیرد. همچنین طبق اطلاعات ارائهشده، در صورت قطع اینترنت، کنترل از راه دور از طریق اپلیکیشن از دسترس خارج میشود، اما عملکرد محلی سیستم برقرار میماند. در مقابل، اگر هاب در دسترس نباشد، ماژول از شبکه خارج میشود و فرامین و دسترسی هوشمند متوقف خواهد شد. این تفاوت برای خریدار مهم است، چون قطع اینترنت و قطع هاب دو وضعیت کاملاً متفاوت از نظر عملکرد هستند.
اگر قصد دارید بر اساس افزایش جریان، فرمانی به تجهیز دیگری داده شود، باید از قبل زیرساخت سناریو در اکوسیستم Tuya و همچنین وجود تجهیز مقصد در همان بستر بررسی شده باشد. برای نمونه، بر اساس اطلاعات تأییدشده این محصول میتواند در سناریو با کلید قطع جریان یا فیوز هوشمند استفاده شود تا با عبور جریان از حد مشخص، واکنش موردنظر اجرا شود. اما خود ماژول بهتنهایی هیچ عمل مکانیکی برای قطع بار انجام نمیدهد.
مشخصات فنی تأییدشده
- برند: MOES
- مدل: ZM-1P100M
- نوع دستگاه: ماژول هوشمند اندازهگیری انرژی تکفاز
- نوع فاز: تکفاز
- حداکثر جریان: 100 آمپر
- جریان نامی: 10 آمپر

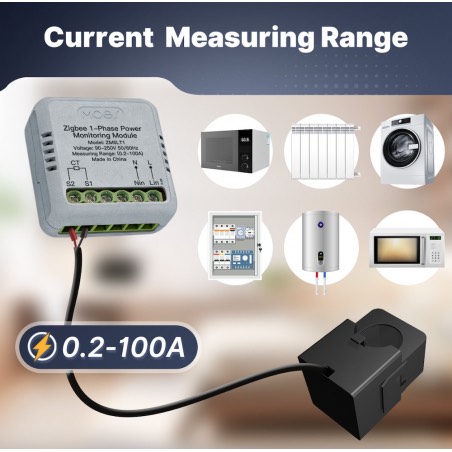

- محدوده اندازهگیری جریان: 0.2 تا 100 آمپر
- ولتاژ کاری: 90 تا 240 ولت AC، فرکانس 50/60 هرتز
- کلاس دقت: 1.0
- پروتکل ارتباطی: Zigbee 3.0
- باند فرکانسی: 2.400 تا 2.483 گیگاهرتز
- حداکثر توان ارسال: کمتر از 10+ dBm
- ابعاد: 40 × 40 × 18 میلیمتر
- دمای کاری: 20- تا 70 درجه سانتیگراد
- درجه حفاظت: IP20
- قابلیتها: هشدار افزایش ولتاژ، کاهش ولتاژ و اضافهجریان

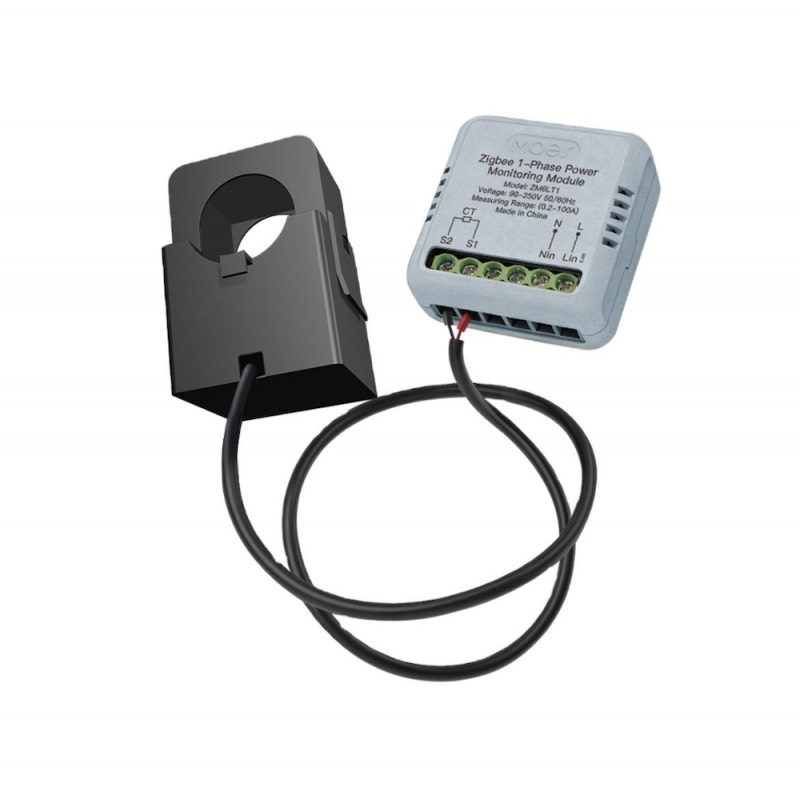

- روش اندازهگیری جریان: به همراه کلمپ آمپرسنج CT
محتویات بسته
- ماژول هوشمند اندازهگیری انرژی
- کلمپ آمپرسنج CT
- دفترچه راهنمای کاربر
سوالات متداول
آیا این محصول میتواند برق مدار را مستقیم قطع و وصل کند؟
خیر. این مدل خروجی رله برای قطع یا وصل بار ندارد و فقط برای اندازهگیری و مانیتورینگ استفاده میشود. در صورت نیاز، باید از طریق سناریو به تجهیز دیگری مانند فیوز هوشمند فرمان داده شود.
برای استفاده از این ماژول، هاب لازم است؟
بله. طبق اطلاعات تأییدشده، وجود هاب Zigbee برای استفاده از این ماژول الزامی است.
در زمان قطع اینترنت، دستگاه از کار میافتد؟
در صورت قطع اینترنت، دسترسی از راه دور از طریق اپلیکیشن از بین میرود، اما عملکرد محلی سیستم برقرار میماند. اگر هاب از دسترس خارج شود، ماژول نیز از شبکه و فرامین هوشمند خارج خواهد شد.
برای نصب، فقط کلمپ کافی است یا سیمکشی هم لازم دارد؟
برای راهاندازی خود ماژول، اتصال فاز و نول الزامی است و کلمپ CT فقط برای اندازهگیری جریان روی سیم فاز قرار میگیرد.
نقد و بررسی
ارزیابی فنی MOES ZM-1P100M در پروژه واقعی
نقطه قوت اصلی این مدل در تفکیک درست نقش اندازهگیری از نقش قطع بار است. در بسیاری از پروژهها، کارفرما ابتدا محصولی میخواهد که «مصرف را ببیند و در صورت نیاز واکنش هوشمند هم ایجاد کند»، اما الزاماً نمیخواهد همان تجهیز، بار اصلی را مستقیم سوئیچ کند. ZM-1P100M برای همین سناریو مناسب است؛ یعنی جایی که هدف، مشاهده جریان و ساخت منطق تصمیمگیری در سیستم هوشمند است، نه جایگزینی کلید حفاظتی یا کنتاکتور. این موضوع از نظر طراحی تابلو اهمیت دارد، چون انتخاب اشتباه بین ماژول مانیتورینگ و رله قدرت، بعداً در اجرا هزینه اصلاح ایجاد میکند.
جایی که این محصول واقعاً ارزش ایجاد میکند
از نگاه اجرایی، ارزش این ماژول زمانی مشخص میشود که افزایش جریان باید قبل از رسیدن به نقطه بحران شناسایی شود. برای مثال در واحدهایی که احتمال عبور از سقف مجاز مصرف وجود دارد، هشدار زودهنگام میتواند از قطعشدن برق توسط کنتور جلوگیری کند. این یعنی محصول بیشتر از آنکه یک نمایشگر مصرف باشد، یک سنسور تصمیمساز در سناریوی هوشمند است. اگر خریدار فقط دنبال روشن و خاموشکردن بار باشد، این مدل انتخاب درستی نیست؛ اما اگر هدف پایش، هشدار و ماشهگذاری برای اجرای سناریو باشد، جایگاه آن کاملاً مشخص و منطقی است.
محدودیت مهمی که نباید نادیده گرفته شود
وابستگی به هاب Zigbee مهمترین نکتهای است که باید قبل از خرید روشن باشد. در پروژههایی که کاربر انتظار دارد دستگاه مستقل کار کند، این مدل مناسب نیست. همچنین باید بین «قطع اینترنت» و «قطع هاب» تفاوت قائل شد. در تجربه اجرایی، بعضی کاربران این دو را یکی در نظر میگیرند و بعد از نصب تصور میکنند هر نوع اختلال شبکهای فقط دسترسی از راه دور را محدود میکند، در حالی که در این محصول، از دسترس خارج شدن هاب عملاً ماژول را از سیستم جدا میکند. بنابراین اگر پایداری سناریو برای پروژه مهم است، کیفیت شبکه Zigbee و محل نصب هاب باید از ابتدا جدی گرفته شود.
نکات نصب که روی دقت و پایداری اثر میگذارد
هرچند استفاده از CT در مقایسه با برخی روشهای مداخلهگر، نصب را سادهتر میکند، اما همین سادگی گاهی باعث بیدقتی در اجرا میشود. در عمل، مهمترین خطاها معمولاً از انتخاب محل نامناسب نصب، بیتوجهی به دسترسی فاز و نول برای تغذیه ماژول، یا اجرای شتابزده داخل تابلو ناشی میشود. این مدل برای نصب تمیز و مطمئن، به فضای کافی، سیمکشی منظم و رعایت ایمنی نیاز دارد. در پروژههایی که تابلو از ابتدا فشرده طراحی شده، بهتر است پیش از خرید، فضای واقعی نصب بررسی شود تا بعداً ماژول و کلمپ بهصورت موقت یا غیراستاندارد جانمایی نشوند.
برداشت درست از سناریوی هشدار و فرمان
یک سوءبرداشت رایج این است که کاربر انتظار دارد خود دستگاه در لحظه اضافهجریان، مانند یک تجهیز حفاظتی مستقل عمل کند. در حالی که در اینجا منطق کار بر پایه مانیتورینگ و سناریو است. یعنی اگر قرار است مثلاً آلارم فعال شود یا فیوز هوشمند فرمان بگیرد، کیفیت پیادهسازی سناریو، وضعیت ارتباط Zigbee و آمادهبودن تجهیز مقصد همگی اهمیت پیدا میکنند. بنابراین این محصول وقتی بهترین نتیجه را میدهد که در یک اکوسیستم هوشمند طراحیشده و نه بهصورت تکقطعهای و جدا از بقیه اجزا استفاده شود.
برای چه خریدارانی مناسبتر است؟
این مدل برای کاربری مناسبتر است که از قبل میداند به داده مصرف، هشدار هوشمند و قابلیت تصمیمگیری مبتنی بر جریان نیاز دارد. در مقابل، برای کسی که بهدنبال حفاظت الکتریکی مستقل، قطع مستقیم بار یا جایگزینی تجهیزات حفاظتی تابلو است، باید سراغ دسته محصول دیگری رفت. بهبیان فنی، ZM-1P100M یک ابزار نظارتی در لایه اتوماسیون است، نه یک کلید حفاظتی در لایه قدرت.
جمعبندی فنی
MOES ZM-1P100M در صورتی انتخاب درستی است که انتظار شما از محصول دقیقاً با ماهیت آن منطبق باشد: پایش انرژی تکفاز، مشاهده داده در اپلیکیشن، تعریف هشدار و مشارکت در سناریوهای هوشمند. مزیت آن در پروژه، پیشآگاهی و تحلیل مصرف است؛ نه سوئیچکردن مستقیم بار. از تجربه پروژههای هوشمندسازی، مهمترین توصیه قبل از خرید این است که ابتدا نقش محصول در تابلو و سناریوی مدنظر را مشخص کنید: اگر نیاز شما «اندازهگیری و واکنش هوشمند» است، این مدل منطقی است؛ اگر نیاز شما «قطع مستقیم مدار» است، باید محصول دیگری را در کنار آن یا بهجای آن انتخاب کنید.
