دستهبندی: تجهیزات خانه هوشمند MOES
ولتاژ کاری:90 تا 250 ولت AC
جریان قابل پشتیبانی:6 تا 63 آمپر
ابعاد:85 × 18 × 65/5 mm
جنس بدنه:نسوز (Fire Retardant Housing)

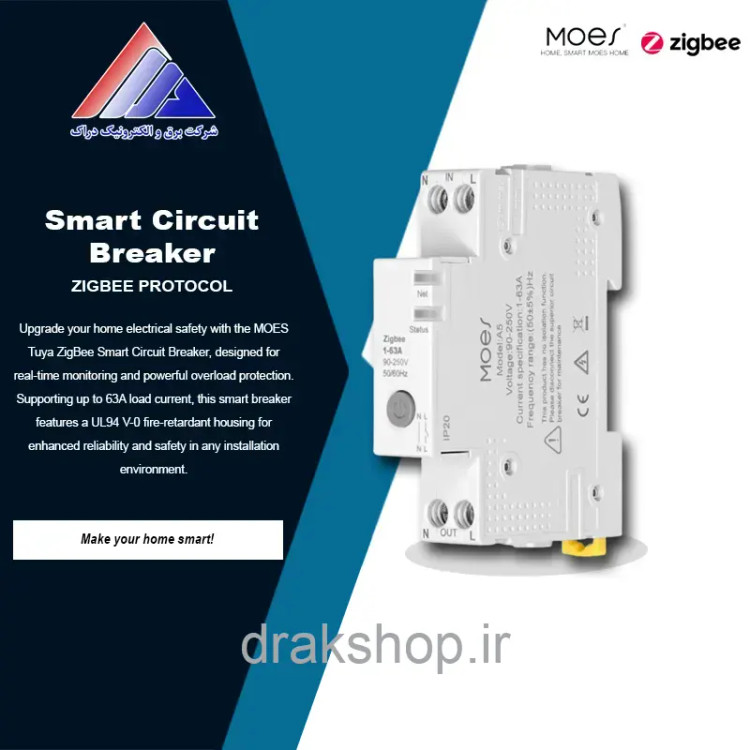

کلید قطع جریان تکفاز هوشمند زیگبی MOES مدل ZCB-A5-TZ-E1
MOES Zigbee Smart Single-Phase Circuit Breaker (Model ZCB-A5-TZ-E1)
برند:MOES
دارای ۱۸ ماه گارانتی تعویض و 3 سال خدمات پس از فروش
مشخصات
ولتاژ کاری
90 تا 250 ولت AC
جریان قابل پشتیبانی
6 تا 63 آمپر
ابعاد
85 × 18 × 65/5 mm
جنس بدنه
نسوز (Fire Retardant Housing)
درجه حفاظت بدنه
IP20
نرمافزار پشتیبانی
MOES /Tuya Smart / Smart Life
دستیار صوتی سازگار با
Amazon Alexa و Google Assistant
دمای عملکرد
منفی 20 تا مثبت 70 درجه سانتیگراد
توان مصرف داخلی
کمتر از 1.5 وات
محل نصب
استاندارد روی ریل تابلو برق (DIN Rail)
برند
MOES
پروتکل ارتباطی
Zigbee
توضیحات
کلید قطع جریان تکفاز هوشمند MOES مدل ZCB-A5-TZ-E1 چیست؟
کلید قطع جریان تکفاز هوشمند MOES مدل ZCB-A5-TZ-E1 یک تجهیز زیگبی برای نصب در تابلو برق است که امکان قطع و وصل خروجی، کنترل از راه دور، مدیریت جریان مصرفی، پایش ولتاژ و مشاهده مصرف انرژی را در اختیار کاربر قرار میدهد. این محصول برای پروژههایی مناسب است که فقط روشن و خاموش کردن یک مدار کافی نیست و کاربر میخواهد وضعیت برق، بار مصرفی و سناریوهای حفاظتی را از داخل اپلیکیشن مدیریت کند.
در این مدل، خروجی فاز و نول بهصورت همزمان کنترل میشود؛ بنابراین هنگام فرمان قطع، مدار خروجی از نظر تغذیه کاملتر ایزوله میشود. این ویژگی در کاربردهایی مثل برق واحد، مدارهای حساس، مصرفکنندههای پرهزینه یا تجهیزاتی که باید در شرایط خاص از مدار خارج شوند، اهمیت بیشتری پیدا میکند.
کاربردهای اصلی در ساختمان هوشمند
مهمترین کاربرد این کلید، کنترل ایمن و قابل برنامهریزی برق یک مسیر تکفاز است. در یک واحد مسکونی، دفتر کار، ویلا یا بخشهایی از یک تابلو برق، میتوان از آن برای مدیریت مدارهایی استفاده کرد که قطع و وصل آنها باید از راه دور، طبق زمانبندی یا بر اساس وضعیت سنسورها انجام شود.
یکی از سناریوهای رایج در پروژههای هوشمندسازی، اتصال این تجهیز به سنسور تشخیص نشت گاز یا سنسور دود در اکوسیستم سازگار است. در صورت فعال شدن سناریو، برق مسیر موردنظر میتواند برای کاهش ریسک حادثه قطع شود. اجرای چنین سناریویی باید با طراحی درست مدار، انتخاب محل مناسب نصب و بررسی نوع مصرفکننده انجام شود تا قطع برق باعث اختلال ناخواسته در تجهیزات ضروری نشود.
برای کاربرانی که مصرف برق را جدیتر دنبال میکنند، نمایش مصرف بر اساس کیلووات در نرمافزار کمک میکند الگوی مصرف روزانه، هفتگی یا ماهانه بهتر دیده شود. این قابلیت برای مدیریت مصرف تجهیزات پرکار، بررسی رفتار بار و تصمیمگیری درباره زمانبندی روشن یا خاموش بودن مصرفکنندهها کاربردی است.
پروتکل Zigbee و نیاز به هاب مرکزی
این محصول با پروتکل Zigbee کار میکند و برای راهاندازی، کنترل هوشمند و اجرای سناریوها به هاب مرکزی زیگبی نیاز دارد. نوع هاب باید با توجه به نیاز پروژه، تعداد تجهیزات، محل نصب و ساختار سناریوها توسط تکنسین هوشمندسازی انتخاب شود؛ اما اصل وجود هاب برای تجهیزات زیگبی الزامی است.
اینترنت برای کانفیگ اولیه، ثبت تجهیز روی سرور، کنترل از راه دور و سناریوهایی که روی سرور تعریف میشوند لازم است. بعد از راهاندازی و سناریونویسی، در صورت قطع اینترنت، تجهیزات زیگبی از طریق هاب مرکزی بهصورت لوکال به کار خود ادامه میدهند؛ اما اگر هاب مرکزی از مدار خارج شود یا ارتباط Zigbee قطع شود، کنترل هوشمند تجهیز تا زمان اتصال مجدد هاب در دسترس نخواهد بود.

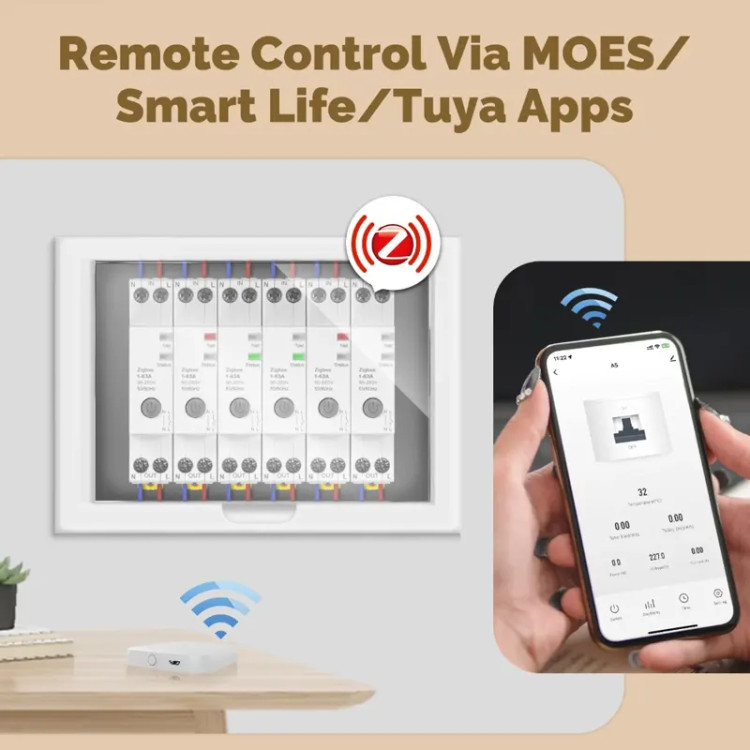

کنترل از طریق اپلیکیشنهای MOES، Tuya Smart و Smart Life انجام میشود و این اپلیکیشنها روی سیستمعاملهای iOS و Android قابل استفاده هستند. برای کنترل از بیرون ساختمان، اتصال اینترنت باید برقرار باشد.
قابلیتهای کنترلی و حفاظتی
- قطع و وصل خروجی: امکان کنترل مسیر تکفاز از راه دور یا از طریق فرمانهای تعریفشده در اپلیکیشن.
- کنترل فاز و نول: قطع و وصل همزمان ولتاژ خروجی فاز و نول برای مدیریت کاملتر مسیر تغذیه.
- تنظیم آمپر خروجی: امکان مدیریت بار و تعریف محدوده جریان برای کنترل بهتر مصرفکننده.
- کنترل کاهش و افزایش ولتاژ: استفاده بهعنوان محافظ ولتاژ هوشمند برای مدیریت شرایط غیرعادی ولتاژ.
- نمایش مصرف انرژی: مشاهده مصرف بر اساس کیلووات در نرمافزار برای بررسی مصرف روزانه، هفتگی و ماهانه.
- دکمه روی دستگاه: روشن و خاموش کردن دستی و ورود به حالت Pairing از روی خود تجهیز.
مشخصات فنی قابل استناد
- مدل: ZCB-A5-TZ-E1
- برند: MOES
- پروتکل ارتباطی: Zigbee
- ولتاژ کاری: 90 تا 250 ولت AC
- محدوده ولتاژ نرمال: 90% تا 110% ولتاژ نامی
- محدوده ولتاژ گسترده: 80% تا 115% ولتاژ نامی
- جریان قابل پشتیبانی: 1 تا 63 آمپر
- فرکانس کاری: 50 هرتز ± 5%
- توان مصرف داخلی: کمتر از 1.5 وات
- دمای عملکرد: منفی 20 تا مثبت 70 درجه سانتیگراد
- رطوبت قابل تحمل: تا 95%
- درجه حفاظت بدنه: IP20
- ابعاد: 85 × 18 × 65.5 میلیمتر
- اپلیکیشن: MOES، Tuya Smart، Smart Life
نکات مهم قبل از خرید
این محصول باید در فضایی نصب شود که امکان قرارگیری روی ریل مناسب وجود داشته باشد. پیش از خرید، باید فضای آزاد داخل تابلو برق یا محل نصب بررسی شود؛ زیرا کمبود فضا، شلوغی تابلو یا نبود ریل مناسب میتواند نصب استاندارد را دشوار کند.
با توجه به اتصال مستقیم به برق شهری، نصب باید توسط برقکار و متخصص هوشمندسازی ساختمان انجام شود. در ورودیهای متصل به برق شهری، فاز و نول باید بهدرستی در مدار وجود داشته باشد و سیمکشی اشتباه میتواند باعث عملکرد نادرست یا ایجاد ریسک برای مصرفکننده شود.
پیش از انتخاب این مدل، نوع مصرفکننده و جریان واقعی بار باید بررسی شود. در پروژههایی که بار راهاندازی بالا، تجهیزات موتوری یا مدارهای حساس وجود دارد، ارزیابی فنی تابلو و نحوه حفاظت مدار ضروری است و نباید صرفاً بر اساس آمپر اسمی تصمیمگیری شود.
پرسشهای متداول
آیا این کلید بدون هاب زیگبی کار میکند؟
برای قابلیتهای هوشمند، اتصال به هاب مرکزی زیگبی الزامی است. بدون هاب، کنترل هوشمند و سناریوهای زیگبی در دسترس نخواهند بود.
آیا قطع اینترنت باعث از کار افتادن کامل محصول میشود؟
پس از کانفیگ اولیه، با قطع اینترنت، عملکرد لوکال از طریق هاب مرکزی ادامه دارد. کنترل از راه دور و سناریوهایی که به سرور وابسته هستند به اینترنت نیاز دارند.
آیا این مدل فقط یک کلید قطع و وصل ساده است؟
خیر. علاوه بر قطع و وصل خروجی، امکان تنظیم آمپر، کنترل کاهش و افزایش ولتاژ و مشاهده مصرف انرژی در نرمافزار برای این مدل مطرح شده است.
نصب این محصول برای چه کسی مناسب است؟
برای کاربرانی مناسب است که میخواهند یک مسیر تکفاز را در تابلو برق کنترل کنند و همزمان به پایش مصرف، محافظت ولتاژ و اجرای سناریوهای هوشمند نیاز دارند.
نقد و بررسی
ارزیابی فنی کلید قطع جریان تکفاز هوشمند MOES ZCB-A5-TZ-E1
از نگاه اجرایی، ارزش اصلی این محصول در ترکیب سه قابلیت است: کنترل خروجی، پایش وضعیت برق و امکان ورود به سناریوهای ایمنی. بسیاری از رلههای هوشمند فقط برای فرمان روشن و خاموش مناسباند، اما این مدل زمانی منطقیتر میشود که کاربر بخواهد جریان و ولتاژ را نیز زیر نظر داشته باشد و مصرف مدار را در نرمافزار بررسی کند.
در پروژههای واقعی، این تجهیز بیشتر برای مسیرهایی انتخاب میشود که قطع برق آنها باید قابل اعتماد، قابل کنترل و قابل سناریونویسی باشد. نمونه کاربردی آن، قطع برق واحد یا یک مسیر مشخص هنگام فعال شدن سنسور دود یا نشت گاز است. البته طراحی این سناریو باید با دقت انجام شود؛ چون قطع کامل برق ممکن است بعضی تجهیزات ضروری مثل سیستم تهویه، تجهیزات امنیتی یا بخشی از زیرساخت ارتباطی را نیز از مدار خارج کند.
نکات نصب و طراحی تابلو
نصب روی ریل و ابعاد باریک دستگاه، آن را برای تابلوهای برق متداول مناسب میکند؛ اما این موضوع به معنی بینیاز بودن از بررسی تابلو نیست. در تجربه نصب، فضای فیزیکی، مسیر سیمکشی، دسترسی برای سرویس، تهویه تابلو و تفکیک مسیرهای قدرت از فرمان، روی کیفیت نهایی کار اثر مستقیم دارد.
در مدارهای متصل به برق شهری، وجود فاز و نول و رعایت اصول سیمکشی ضروری است. این محصول باید توسط فردی نصب شود که هم الزامات برق ساختمان را میشناسد و هم با فرآیند Pairing، انتخاب هاب و سناریونویسی در اکوسیستم زیگبی آشناست. خطای رایج در چنین تجهیزاتی این است که نصب الکتریکی انجام میشود، اما معماری شبکه Zigbee و محل هاب بهدرستی دیده نمیشود.
برای بارهایی که جریان لحظهای یا رفتار راهاندازی خاص دارند، فقط عدد جریان نامی کافی نیست. پیش از نصب روی مصرفکنندههایی مثل پمپ، موتور یا تجهیزات پرمصرف، باید جریان واقعی، شرایط راهاندازی و نیاز احتمالی به تجهیزات واسط توسط برقکار بررسی شود. این ارزیابی از فشار غیرضروری به تجهیز و قطع و وصلهای ناخواسته جلوگیری میکند.
پایداری در شبکه Zigbee
زیگبی در پروژههای ساختمانی زمانی بهترین نتیجه را میدهد که هاب در محل مناسب قرار گرفته باشد و شبکه با تعداد کافی تجهیزات پایدار شکل بگیرد. اگر تابلو برق در نقطهای دور از هاب یا داخل فضای فلزی بسته نصب شود، کیفیت ارتباط باید قبل از تحویل نهایی تست شود. قرار دادن محصول در تابلو بدون توجه به مسیر ارتباطی، یکی از دلایل اصلی تجربه ناپایدار کاربر است.
اینترنت برای استفاده روزمره محلی شرط اصلی عملکرد نیست، اما برای راهاندازی اولیه، ثبت تجهیز، کنترل از بیرون ساختمان و سناریوهای مبتنی بر سرور اهمیت دارد. بنابراین در طراحی پروژه باید تفاوت قطع اینترنت با قطع هاب روشن باشد؛ قطع اینترنت الزاماً کنترل محلی را از بین نمیبرد، اما خروج هاب از مدار، تجهیزات زیگبی را از شبکه هوشمند جدا میکند.
ارزش خرید برای چه پروژههایی بالاتر است؟
این مدل برای پروژههایی ارزشمندتر است که خریدار فقط به یک فرمان روشن و خاموش نیاز ندارد. اگر هدف، مدیریت برق یک مدار، ثبت الگوی مصرف، کنترل محدوده جریان و ولتاژ و اجرای سناریوی ایمنی باشد، ZCB-A5-TZ-E1 نسبت به رلههای ساده انتخاب فنیتری محسوب میشود.
برای مصرفکنندهای که فقط میخواهد یک چراغ یا وسیله کماهمیت را از موبایل روشن و خاموش کند، استفاده از این محصول ممکن است بیش از نیاز پروژه باشد. در چنین شرایطی، انتخاب کلید یا رله سادهتر میتواند اقتصادیتر باشد. اما برای تابلو برق، مسیرهای اصلیتر و سناریوهای حفاظتی، داشتن داده مصرف و کنترل ولتاژ توجیه فنی بیشتری پیدا میکند.
جمعبندی مهندسی
کلید قطع جریان تکفاز هوشمند MOES مدل ZCB-A5-TZ-E1 زمانی انتخاب درستی است که نصب آن بخشی از یک طراحی هوشمند کامل باشد، نه یک قطعه جداگانه در تابلو. کیفیت نهایی کار به انتخاب درست هاب، بررسی بار، سیمکشی استاندارد، تست سناریوها و آموزش کاربر وابسته است.
پیشنهاد اجرایی دراک برای این محصول این است که پیش از خرید، محل نصب در تابلو، نوع مصرفکننده، هدف سناریونویسی و کیفیت پوشش Zigbee بررسی شود. با این رویکرد، محصول فقط نقش یک کلید هوشمند ندارد؛ بلکه به یک نقطه کنترلی قابل اتکا برای مدیریت برق، ایمنی و مصرف انرژی تبدیل میشود.
