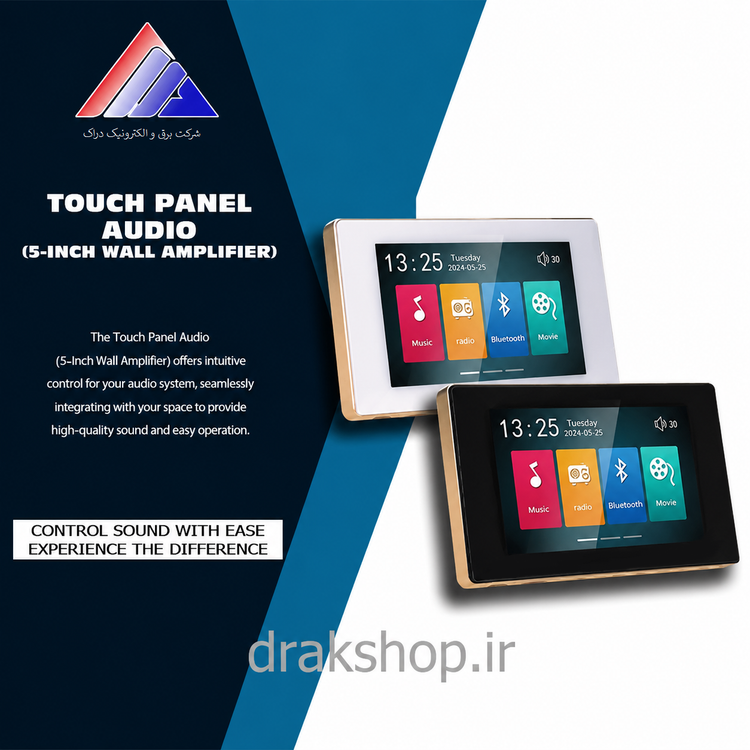

تاچ پنل صوتی یا آمپلی فایر دیواری مدل JX400H برند S.O.S

تاچ پنل صوتی S.O.S مدل JX400H یک سیستم صوتی توکار چهارکاناله برای پخش موسیقی، فیلم، تصویر و رادیو در منزل، دفتر و فضاهای مشابه است. این دستگاه با چهار خروجی ۲۵ وات، امکان اتصال چهار اسپیکر مناسب را فراهم می‌کند و به جای استفاده از تجهیزات صوتی پراکنده، کنترل متمرکز پخش را در یک نقطه در اختیار کاربر قرار می‌دهد.

امکانات پخش و ورودی‌های JX400H

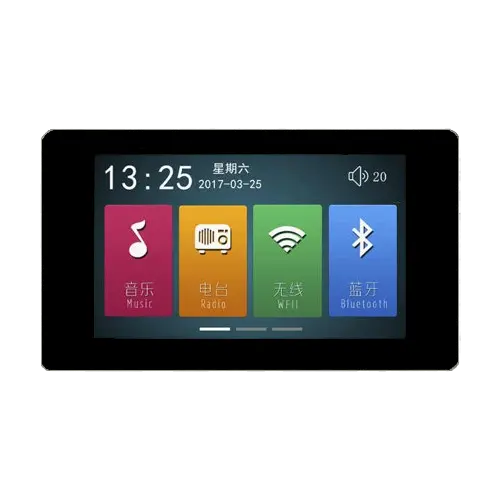

این مدل به نمایشگر رنگی و لمسی ۵ اینچ مجهز است و از بلوتوث، USB، کارت SD، ورودی AUX و رادیو FM پشتیبانی می‌کند. خروجی AUX نیز برای اتصال به تجهیزات صوتی دیگر در نظر گرفته شده است. وجود ریموت کنترل IR امکان مدیریت دستگاه را از فاصله نزدیک فراهم می‌کند.

JX400H یک تاچ پنل صوتی معمولی است و نباید آن را با پنل هوشمند یا سیستم صوتی متصل به اینترنت اشتباه گرفت. این محصول به هاب، اپلیکیشن، اینترنت یا اکوسیستم خانه هوشمند وابسته نیست و برای استفاده از قابلیت‌های اصلی خود به زیرساخت هوشمندسازی نیاز ندارد.

خروجی صوتی چهار کاناله

توان خروجی دستگاه ۱۰۰ وات است که در چهار کانال ۲۵ واتی ارائه می‌شود. بنابراین برای هر کانال باید اسپیکر مناسب ۲۵ وات در نظر گرفته شود. انتخاب اسپیکر و اجرای صحیح سیم‌کشی خروجی‌ها اهمیت دارد؛ اتصال تجهیزات نامتناسب می‌تواند بر کیفیت عملکرد سیستم صوتی اثر بگذارد.

این ساختار برای پروژه‌هایی مناسب است که کاربر می‌خواهد چهار اسپیکر را از یک پنل دیواری کنترل کند؛ برای نمونه، پخش موسیقی در یک فضای نشیمن، دفتر کار، اتاق جلسه یا محیط تجاری کوچک. پیش از خرید، تعداد اسپیکرها و محل نصب آن‌ها را با آرایش چهار کاناله دستگاه هماهنگ کنید.

جهت مشاهده اسپیکر هایی که مناسب این  تاچ پنل هستند به لینک ذیل مراجعه کنید:(مشاهده اسپیکر های 25 وات)

قابلیت اتصال به تلویزیون یا ویدئو پروژکتور

JX400H علاوه بر پخش صوت، قابلیت پخش فیلم و تصویر را نیز دارد. برای نمایش فیلم روی تلویزیون یا ویدئوپروژکتور، اتصال باید از طریق کابل به سوکت پشت پنل که با عناوین TV و GND مشخص شده است انجام شود. نوع کابل و شیوه اجرای اتصال باید با ورودی دستگاه نمایشگر و دستورالعمل نصب محصول بررسی شود.

نصب توکار و پیش‌نیازهای اجرا

این پنل برای نصب توکار طراحی شده و قوطی توکار مخصوص، رینگ فلزی نصب و لوازم موردنیاز نصب در بسته‌بندی آن قرار دارد. ابعاد پنل ۱۸۶ میلی‌متر عرض، ۸۶ میلی‌متر ارتفاع و ۵۲ میلی‌متر عمق است. ابعاد قوطی توکار نیز ۱۳۶ میلی‌متر عرض، ۷۶ میلی‌متر ارتفاع و ۶۵ میلی‌متر عمق اعلام شده است؛ بنابراین محل نصب باید پیش از اجرای دیوار یا برش‌کاری با این اندازه‌ها تطبیق داده شود.

دستگاه با برق شهری ۲۲۰ ولت AC کار می‌کند و اجرای آن به سیم‌کشی فاز و نول نیاز دارد. به دلیل اتصال مستقیم به برق شهر و وجود خروجی‌های صوتی، نصب باید توسط برق‌کار یا نصاب مسلط به سیم‌کشی تجهیزات صوتی و برق ساختمان انجام شود.

برای خوانایی بهتر نمایشگر لمسی، محل نصب بهتر است روبه‌روی صورت کاربر انتخاب شود. ارتفاع حدود ۱۴۰ سانتی‌متر می‌تواند به‌عنوان پیشنهاد اجرایی در نظر گرفته شود، اما ارتفاع نهایی باید بر اساس قد کاربران، کاربری فضا و محل قرارگیری اسپیکرها تعیین شود.

محتویات جعبه

• پنل صوتی S.O.S مدل JX400H
• قوطی توکار مخصوص
• رینگ فلزی نصب
• اکسسوری‌های نصب
• مبدل OTG
• ریموت کنترل IR

پرسش‌های متداول

آیا JX400H یک محصول هوشمند است؟

خیر. این دستگاه پنل صوتی و تصویری مستقل است و برای عملکرد اصلی خود به اینترنت، هاب یا اپلیکیشن خانه هوشمند نیاز ندارد.

برای استفاده از پنل به چه تجهیزاتی نیاز است؟

برق ۲۲۰ ولت، قوطی توکار مخصوص و اسپیکرهای مناسب چهار کانال موردنیاز است. هر کانال برای اسپیکر ۲۵ وات در نظر گرفته شده است.

آیا امکان اتصال پنل به تلویزیون یا ویدئوپروژکتور وجود دارد؟

بله. برای نمایش فیلم می‌توان از اتصال کابلی به سوکت پشت پنل با برچسب‌های TV و GND استفاده کرد.

آیا نصب این محصول را می‌توان به‌صورت شخصی انجام داد؟

به دلیل اتصال به برق شهری و نیاز به اجرای صحیح سیم‌کشی، نصب آن باید توسط برق‌کار یا نصاب مسلط انجام شود.
